Tages-Histogramme und Diagramme (Trends) Windgeschwindigkeit 2020, Arneburg/Elbe
Weder google.de noch
bing.de
finden (auf den ersten Seiten) zur Windgeschwindigkeit hochauflösende
Histogramme und dazugehörige Diagramme (Trends). Hier werden zum ersten Mal eine
entsprechende Darstellung von ca. 17.000 Messwerten (5 Sekunden-Trend) einer
kommerziellen Wetterstation, Arneburg/Elbe gezeigt. Die Basisdaten, aufgearbeitet,
gehen auch an Behörden.
2020/2021 sind es nur ca. 15.000 Messwerte, da die Signifikanz der Abspeicherung in der
Datenbank noch nicht auf 0.1 km/h eingestellt war.
Zum besseren Vergleich wurden die Histogramme und Trends/Diagramme mit den gleichen
Eckparametern versehen:
- Windgeschwindigkeit 0 bis 80 km/h
- jeweils von 00:00 Uhr bis zum nächsten Tag 00:00 Uhr
- Histogramme mit 400 Bins (Balken) und Kurvenhöchstwert von 1.000
- Histogramme Grenzwerte (gestrichelte Linie, roter Pfeil) 7 km/h (Start Energieerzeugung) und 40 km/h
- Zum Vergeich wird im Anschluss an das Histogramm das Trend-Diagramm gezeigt
Die meisten Windräder starten erst bei ca. 7 bis 9 km/h mit der Energieerzeugung und haben eine
nichtlineare Leistungskennlinie. Das Ende dieser Kennlinie und die Abschalt-Windgeschwindigkeit
sind z.Z. nicht eindeutig ermittelbar. 40 km/h dient nur zur Orientierung. Die Einspeisevorgeben
der Netzbetreiber für die einzelnen Windparks sind ebenfalls nicht berücksichtigt, obwohl sie
einen gravierenden Einfluss auf die Höhe der Energieerzeugung haben.
Die Zuverlässigkeit Sensor => Leitsystem => Datenbank liegt nicht bei 100%.
In Signalfehler.htm werden einige Beispiele gezeigt.
Tages-Histogramme und -Diagramme / Trends 2020
Tages-Histogramme und -Diagramme / Trends 2021
Tages-Histogramme und -Diagramme / Trends 2022
Tages-Histogramme und -Diagramme / Trends 2023
Tages-Histogramme und -Diagramme / Trends 2020
01.01.2020
02.01.2020
03.01.2020
04.01.2020
05.01.2020
06.01.2020
07.01.2020
08.01.2020
09.01.2020
10.01.2020
11.01.2020
12.01.2020
13.01.2020
14.01.2020
15.01.2020
16.01.2020
17.01.2020
18.01.2020
19.01.2020
20.01.2020
21.01.2020
22.01.2020
In diesem Projekt verfügbar:
Hochauflösende Monats-Histogramme und zugehörige Diagramme (Trends) der Windgeschwindigkeitsmessung, Arneburg/Elbe
Hochauflösende 9 Tage-Histogramme und zugehörige Diagramme (Trends) 2022, Arneburg/Elbe
Hochauflösende 9 Tage-Histogramme und zugehörige Diagramme (Trends) 2023, Arneburg/Elbe
Hochauflösende Tages-Histogramme und zugehörige Diagramme (Trends) 2023, Arneburg/Elbe
Hochauflösende Darstellung der Windgeschwindigkeitsmessung, Arneburg/Elbe
Dokumentation Windgeschwindigkeitsmessung, Arneburg/Elbe, Hauptseite
Dokumentation einzelner Tage Windgeschwindigkeitsmessung, Arneburg/Elbe
Windparks um Stendal
Bilder Reparatur Windräder im Windpark Arneburg/Elbe
Bilder Demontage Windräder in Sachsen-Anhalt
Analyse Signalfehler
Beispiele: drastische Änderung Windgeschwindigkeit, Arneburg/Elbe

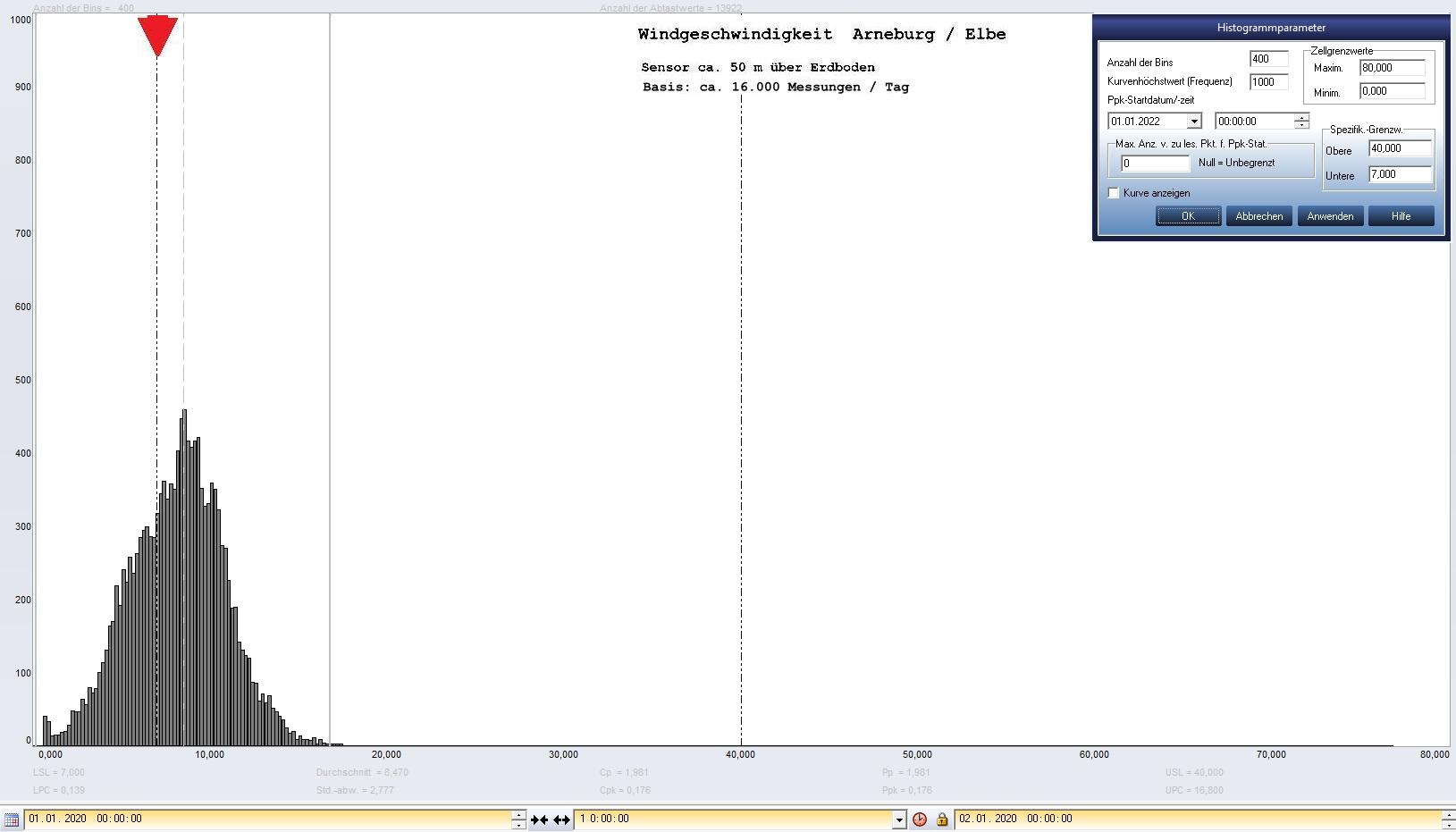

Arneburg Tages-Histogramm Winddaten, 01.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

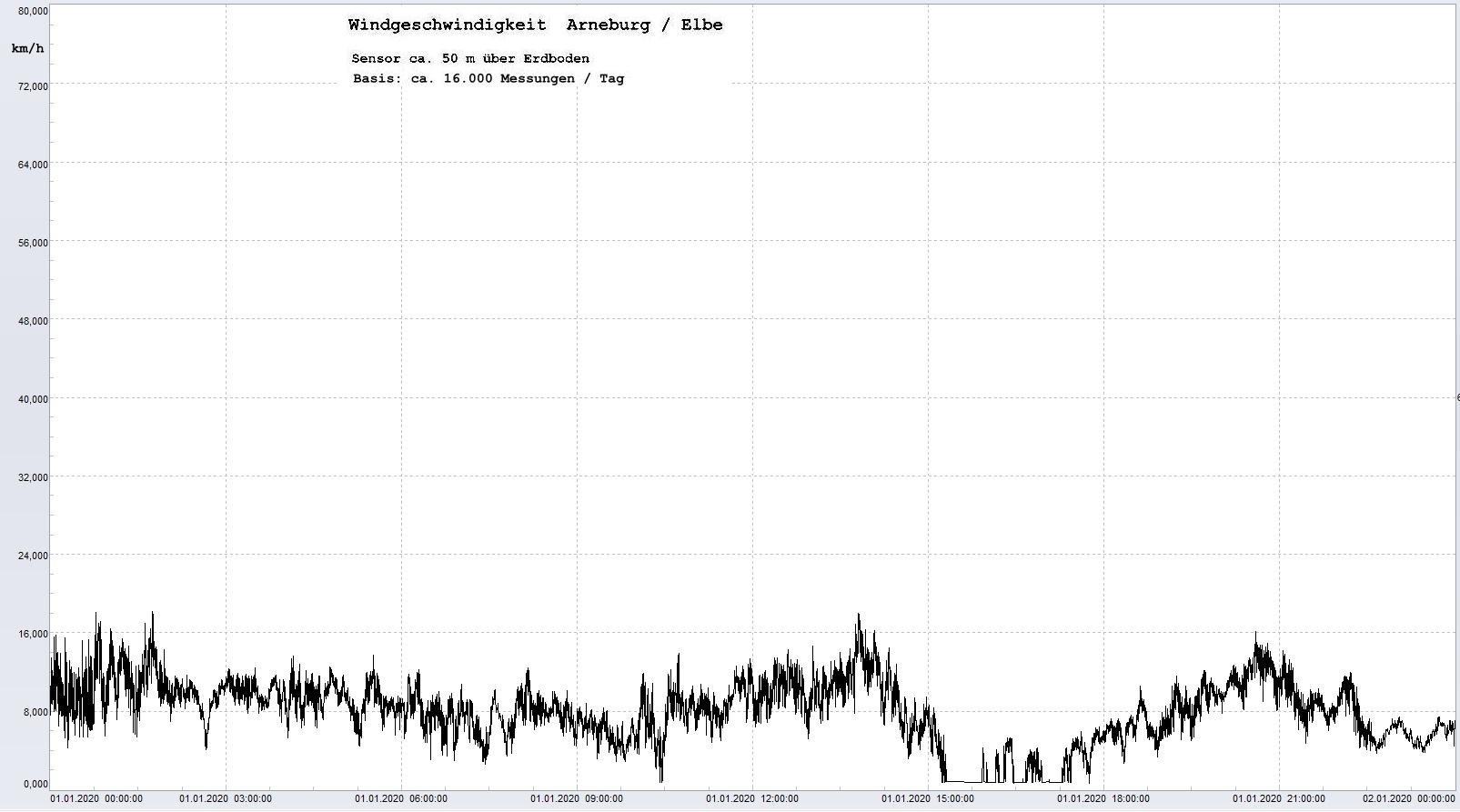

dazugehörig: Diagramm / Trend

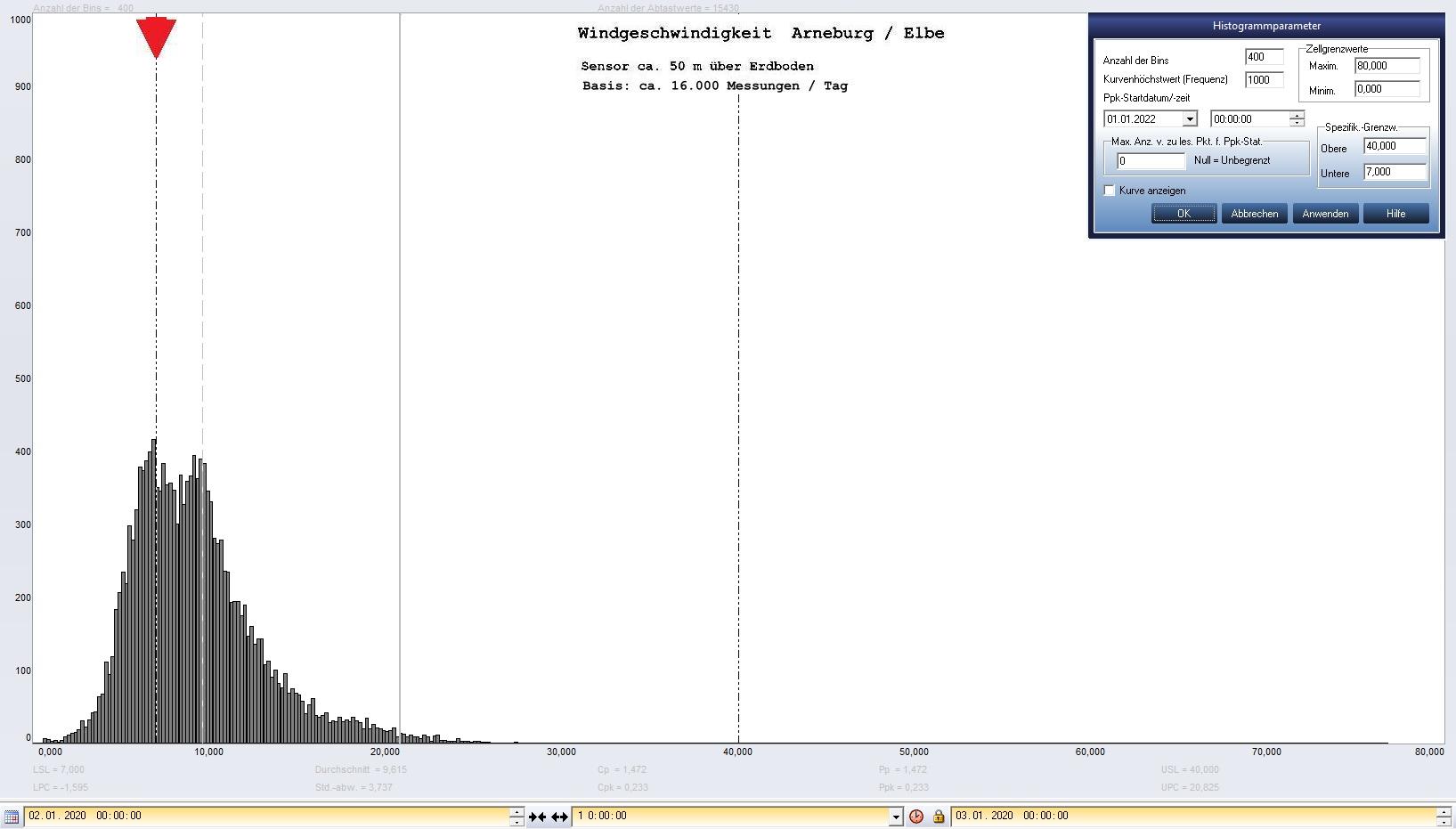

Arneburg Tages-Histogramm Winddaten, 02.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

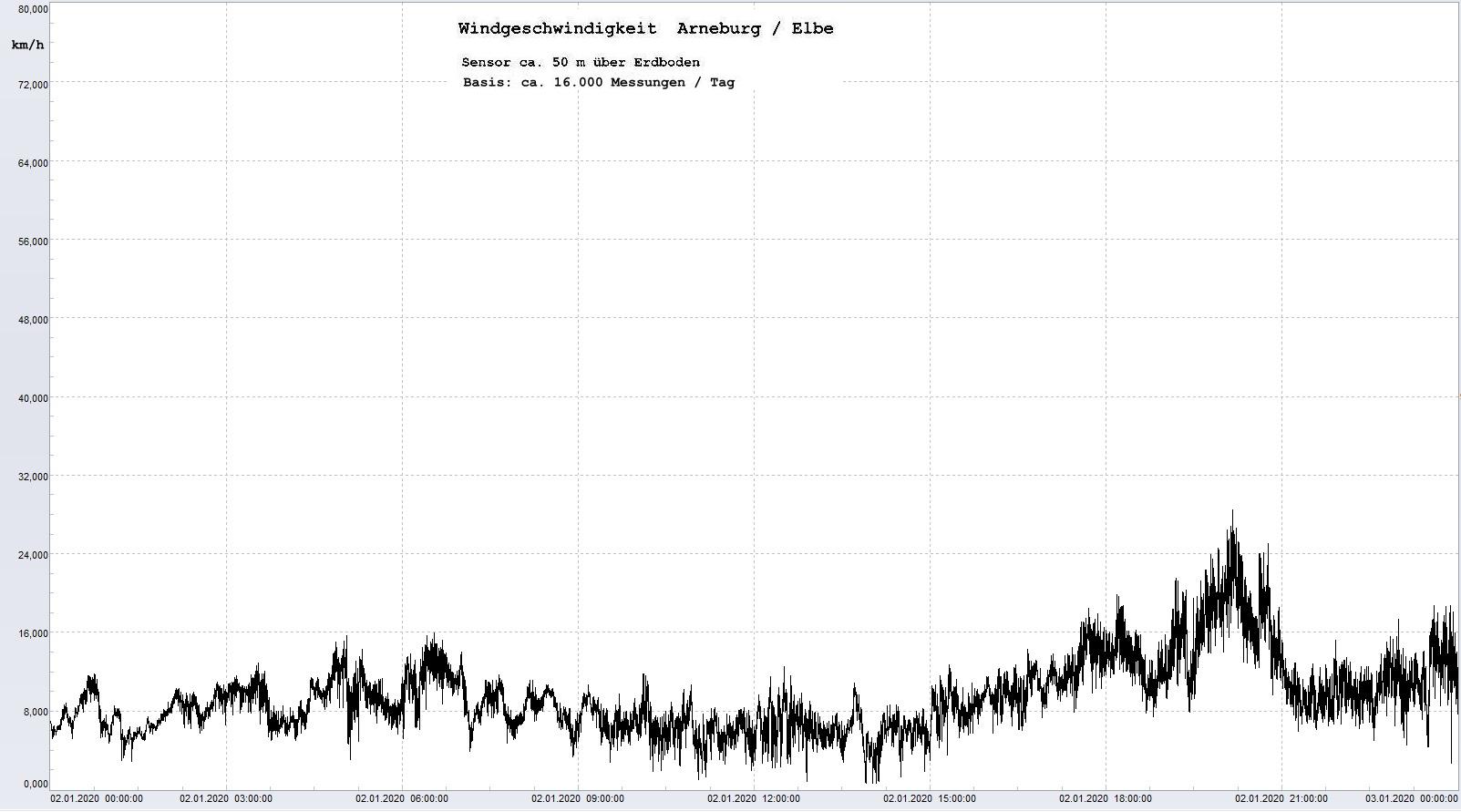

dazugehörig: Diagramm / Trend

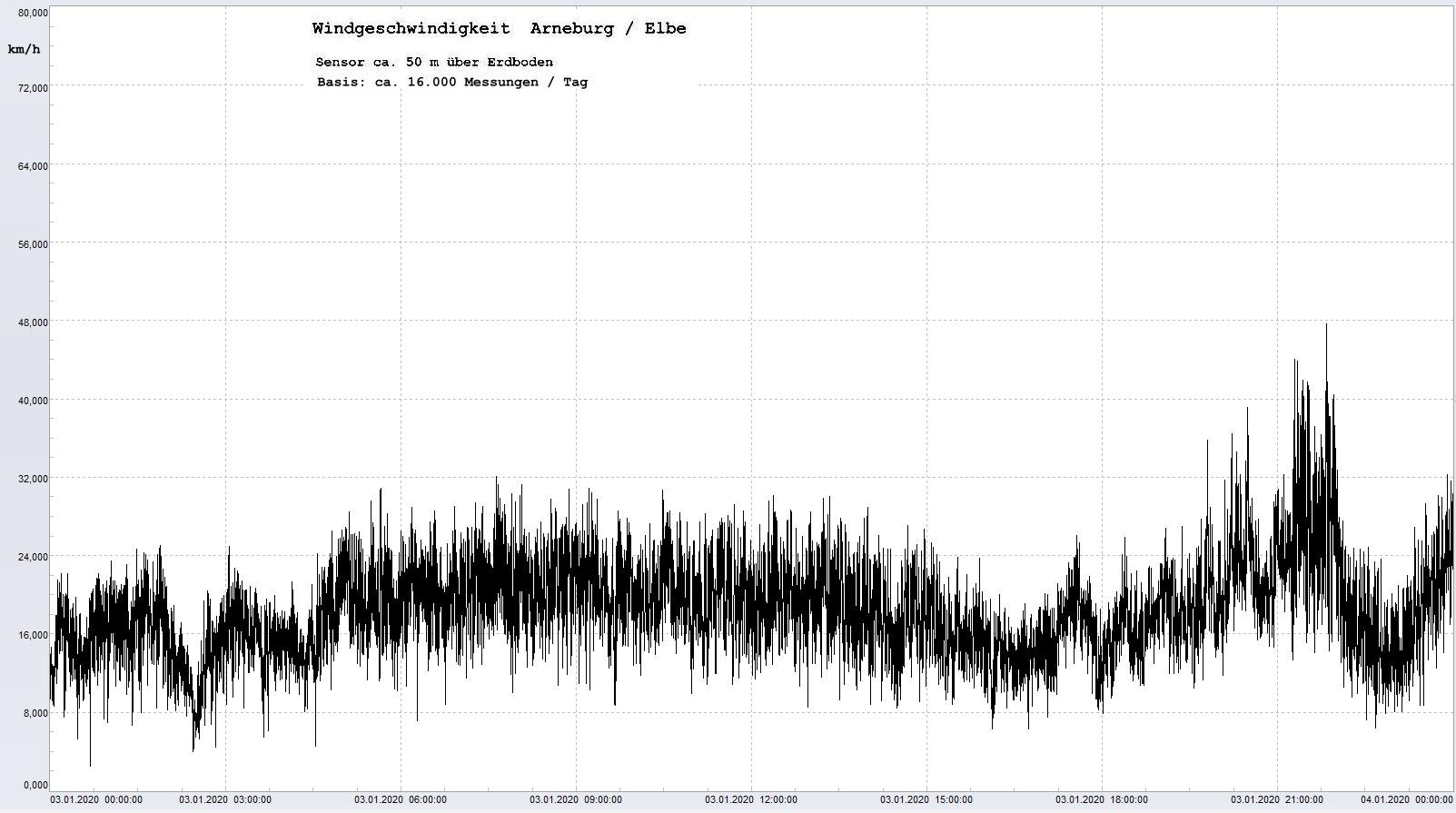

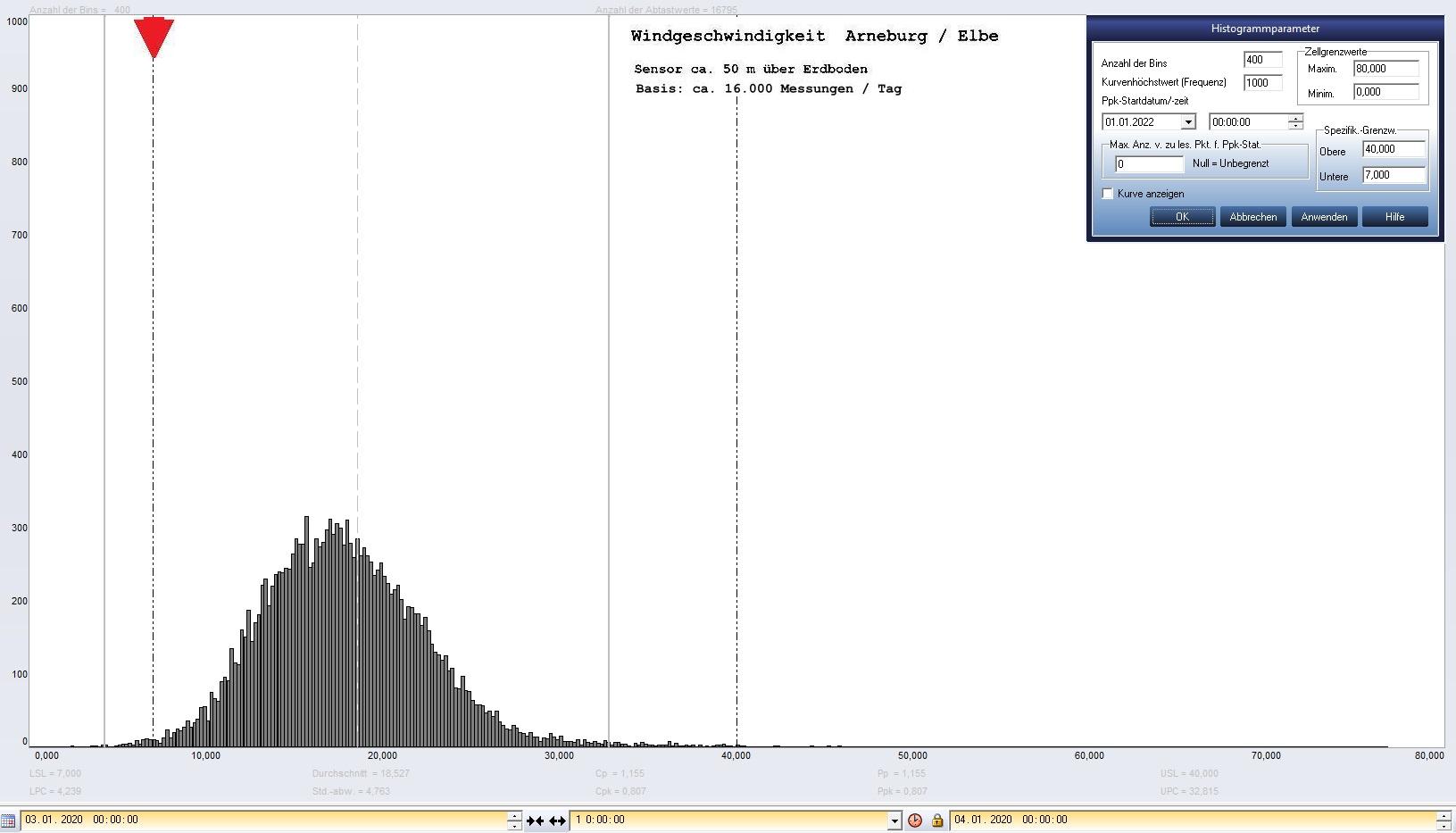

Arneburg Tages-Histogramm Winddaten, 03.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
dazugehörig: Diagramm / Trend

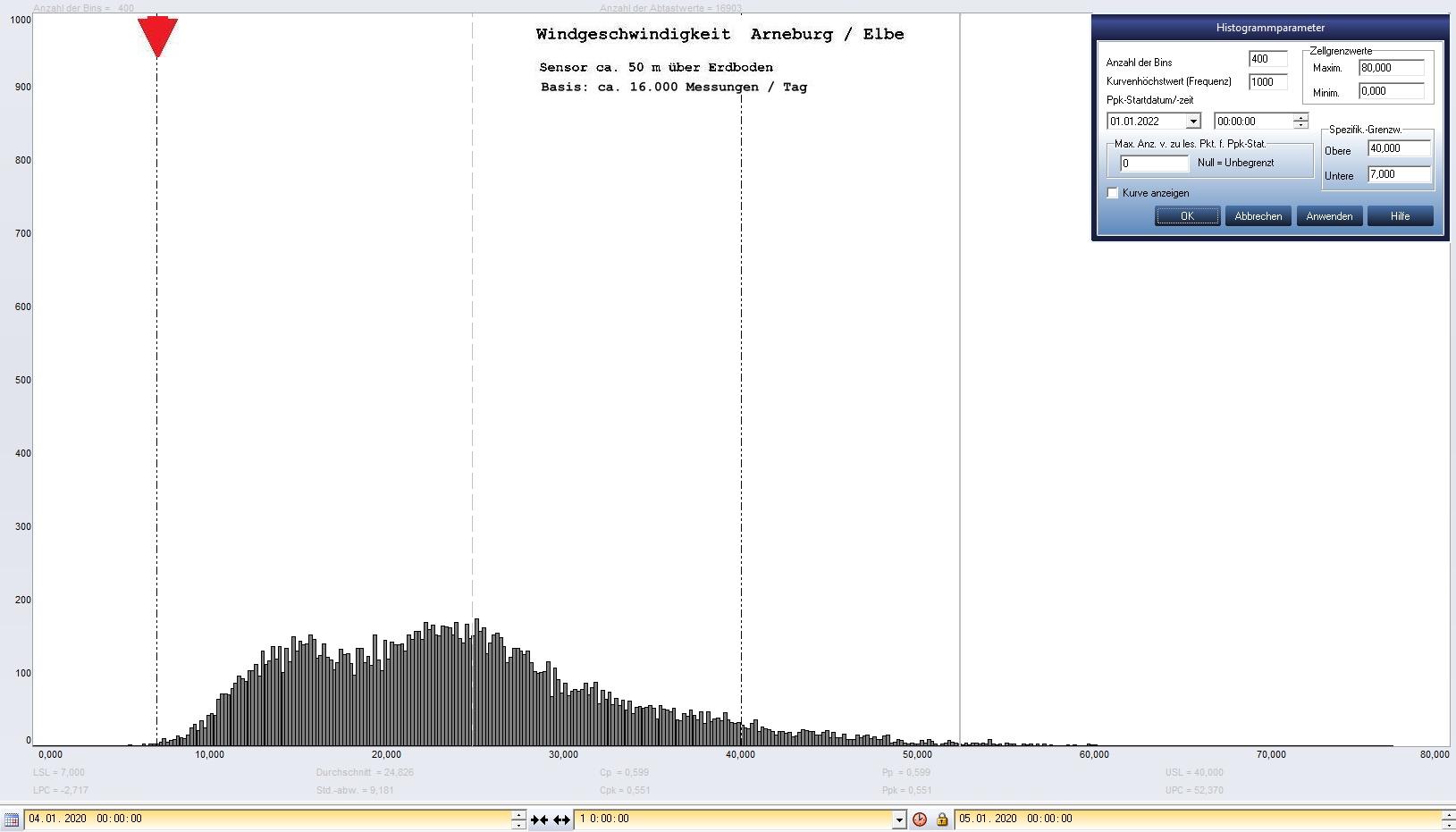

Arneburg Tages-Histogramm Winddaten, 04.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

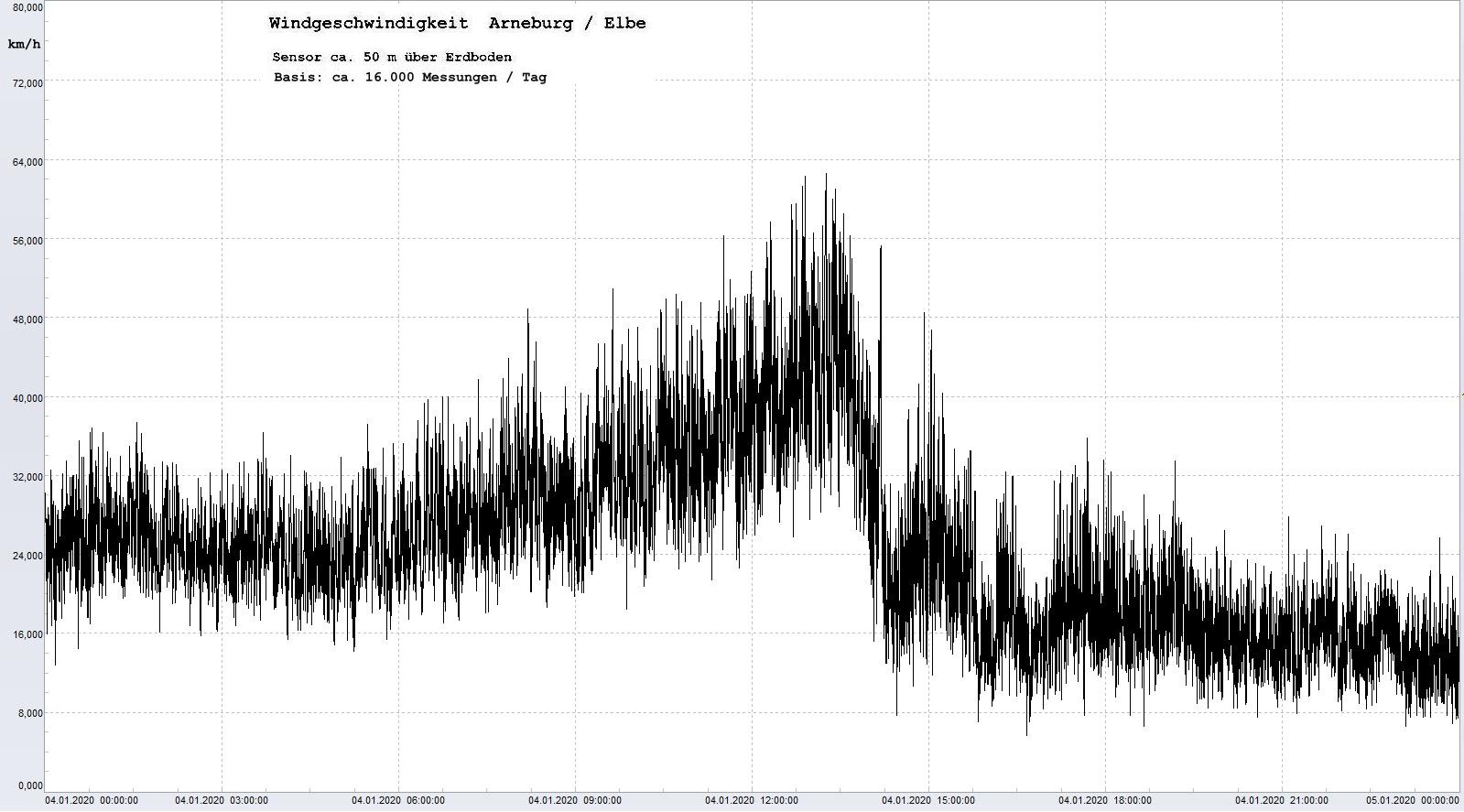

dazugehörig: Diagramm / Trend

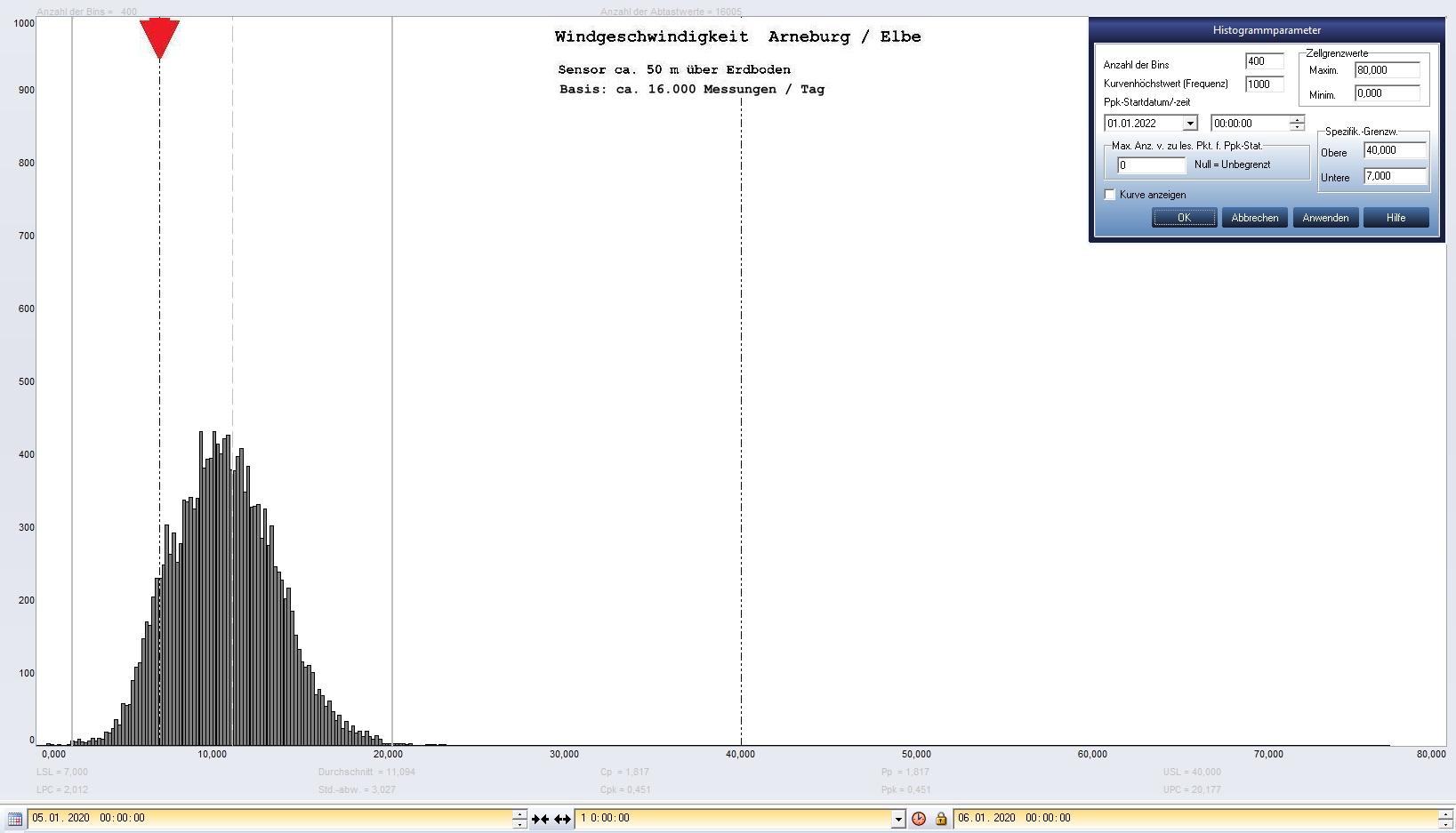

Arneburg Tages-Histogramm Winddaten, 05.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

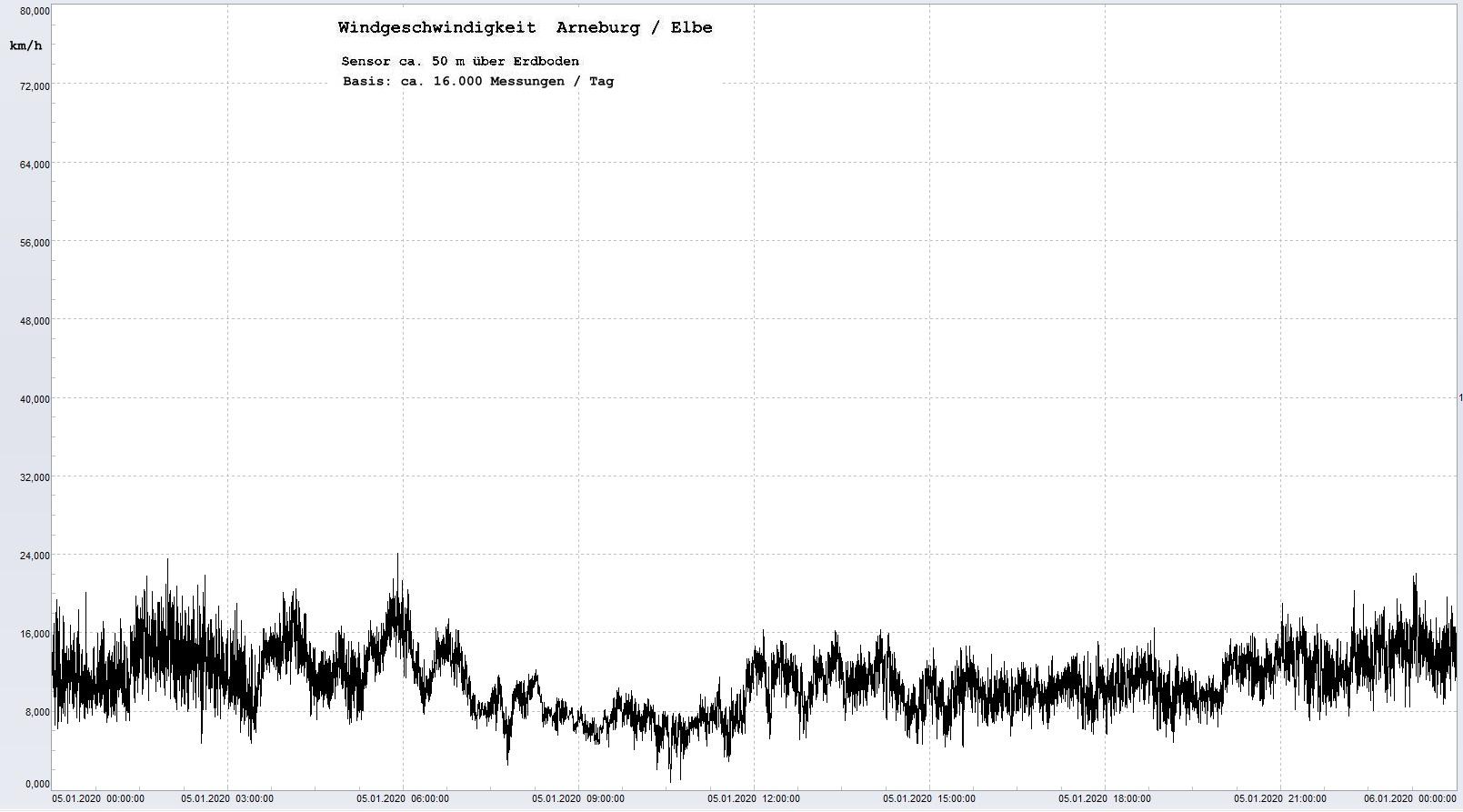

dazugehörig: Diagramm / Trend

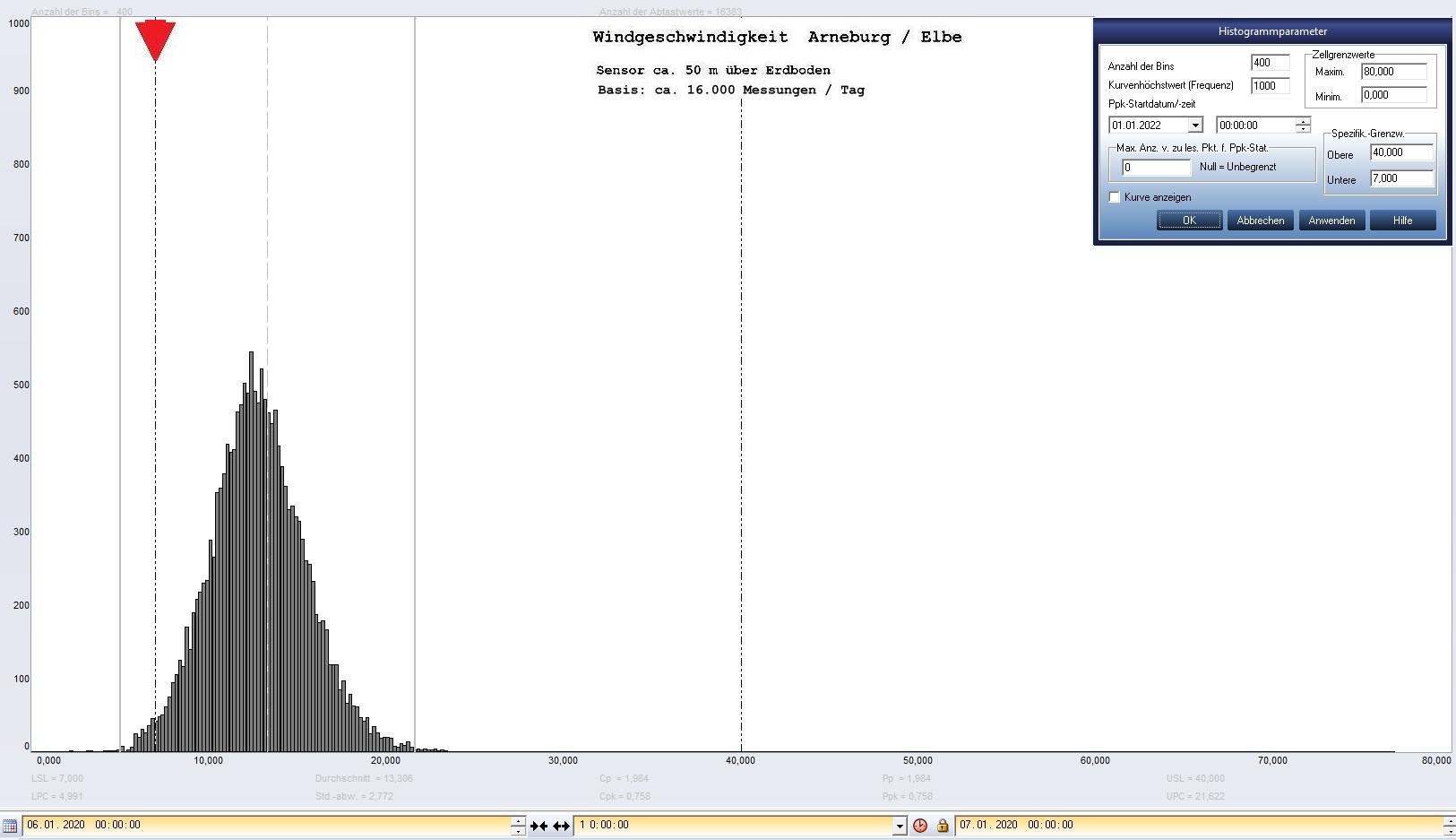

Arneburg Tages-Histogramm Winddaten, 06.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

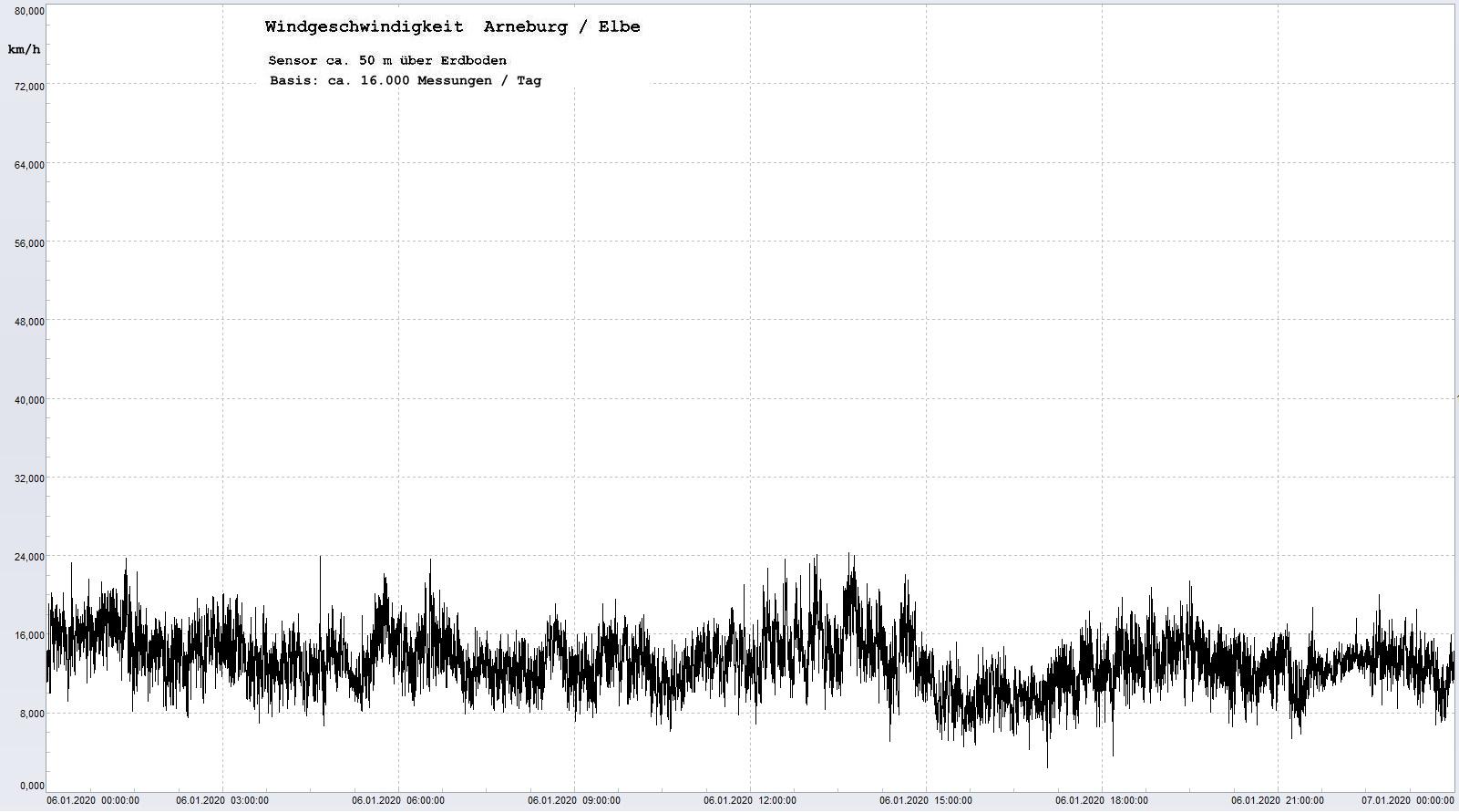

dazugehörig: Diagramm / Trend

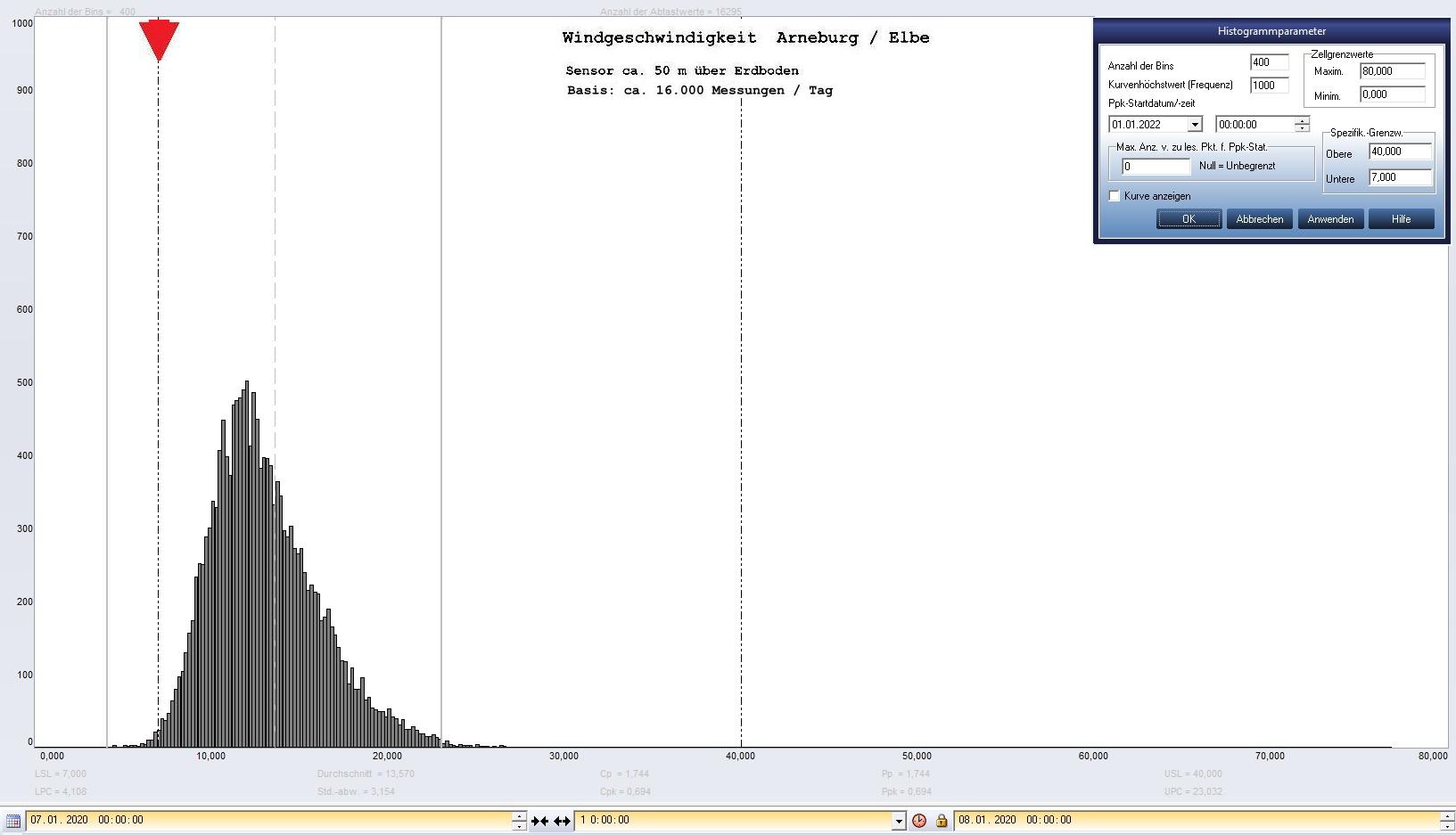

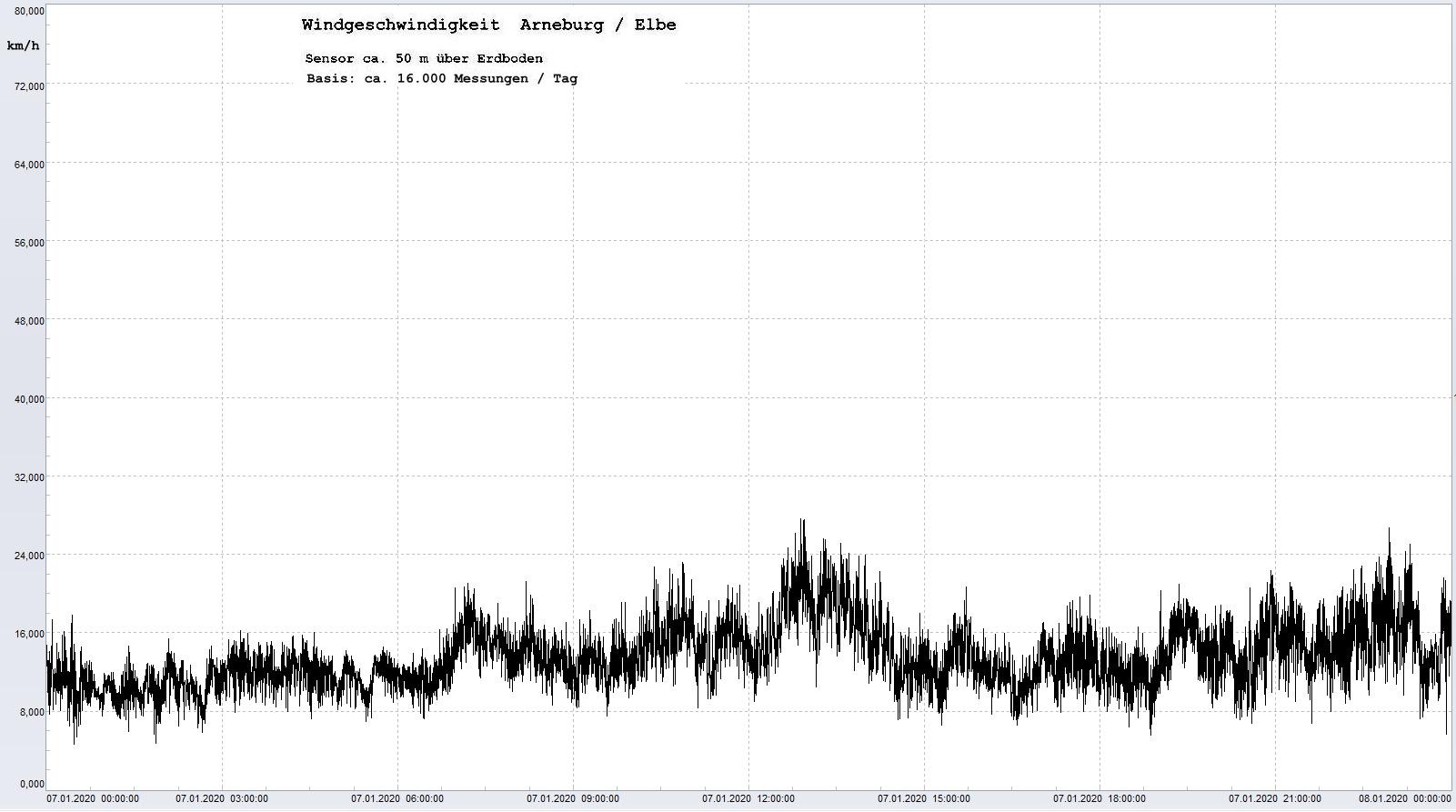

Arneburg Tages-Histogramm Winddaten, 07.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Histogramm Winddaten, 08.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

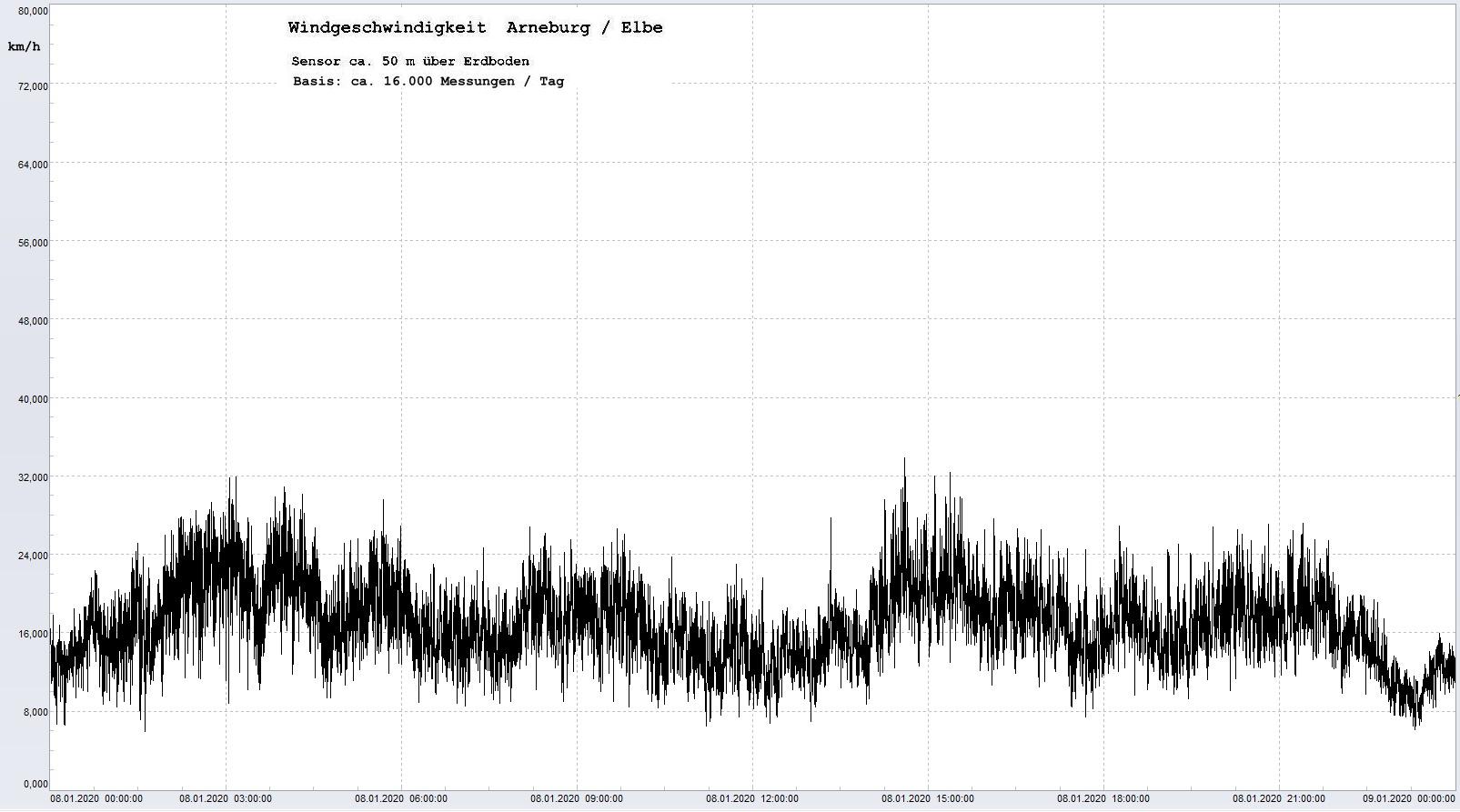

dazugehörig: Diagramm / Trend

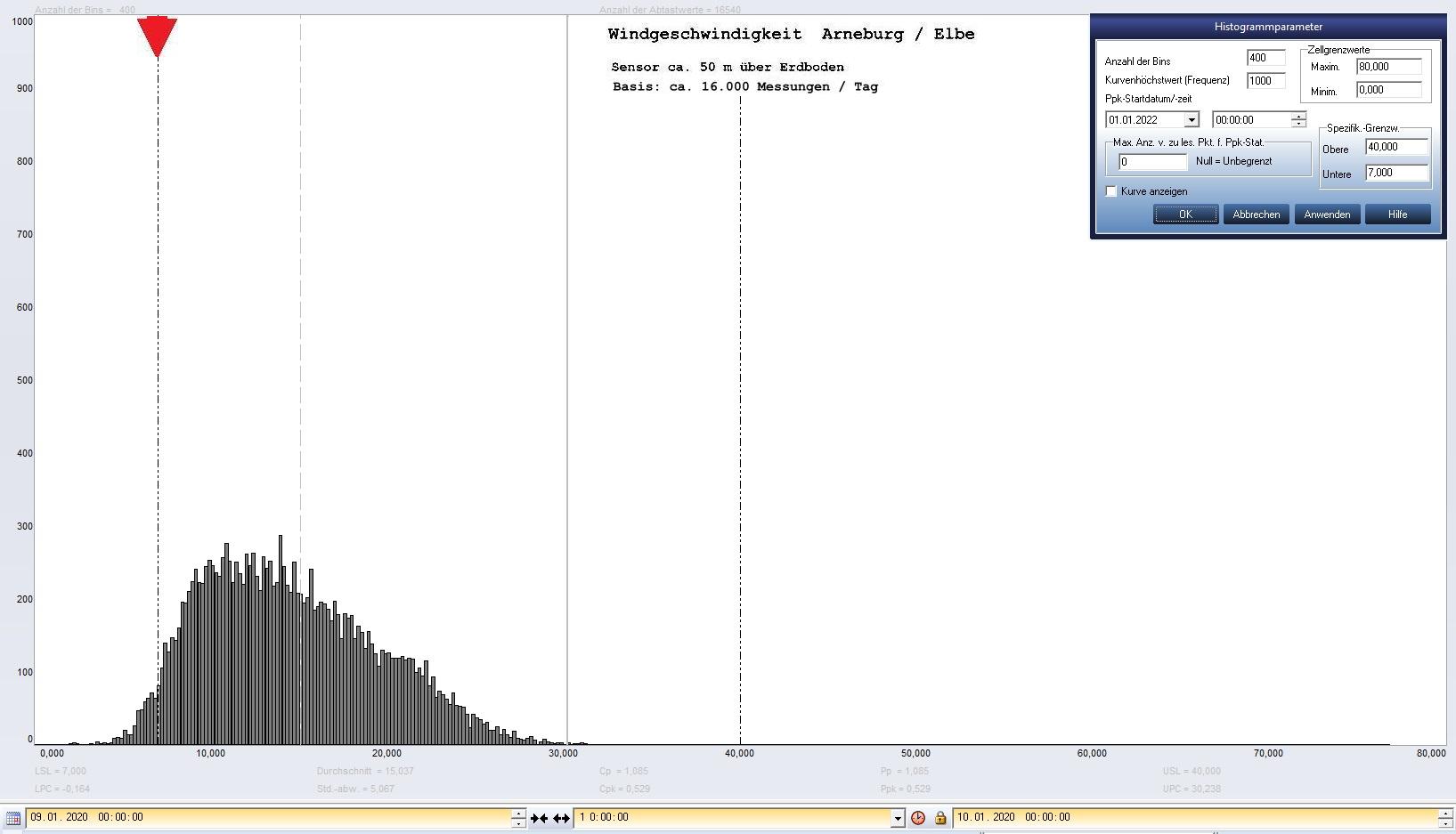

Arneburg Tages-Histogramm Winddaten, 09.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

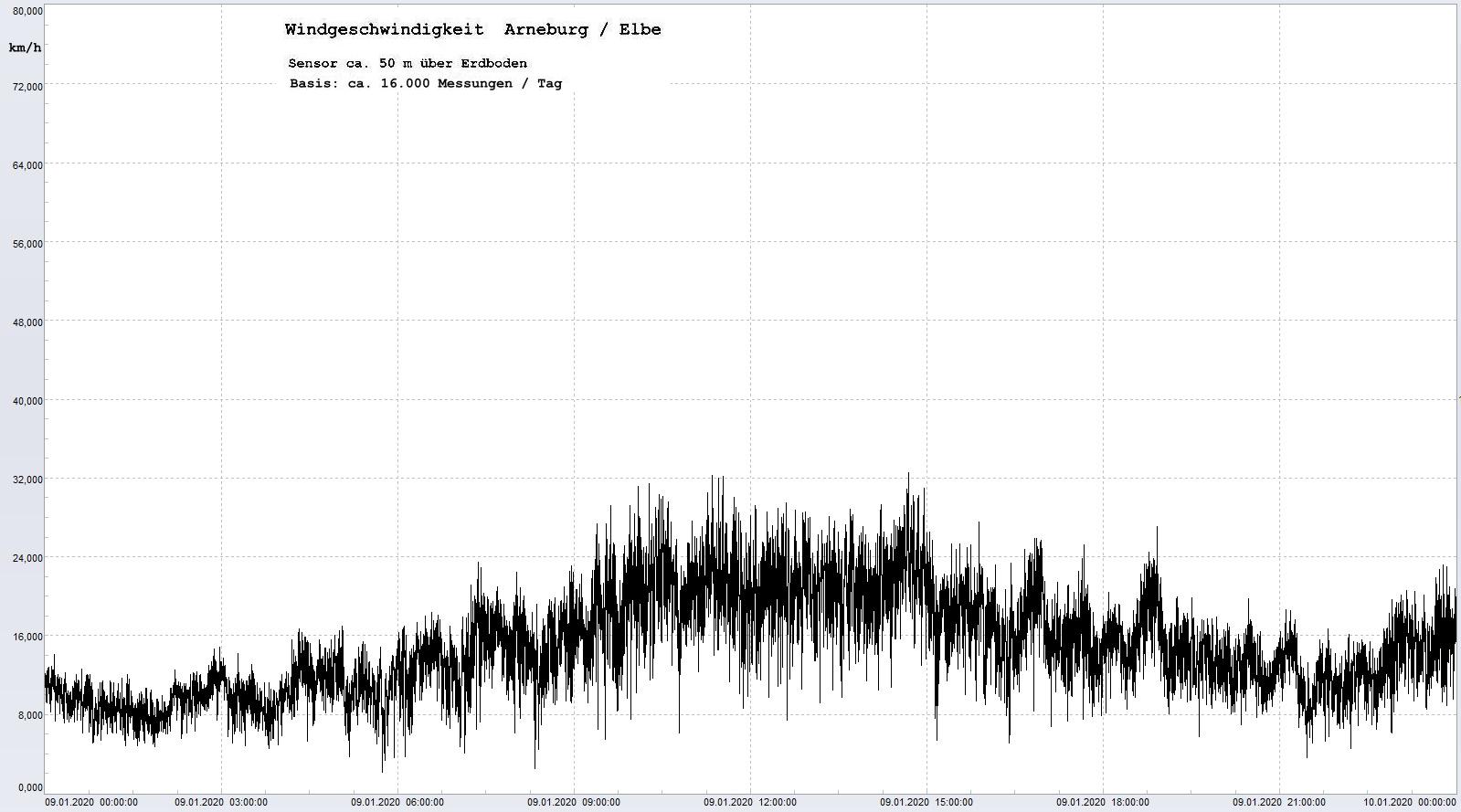

dazugehörig: Diagramm / Trend

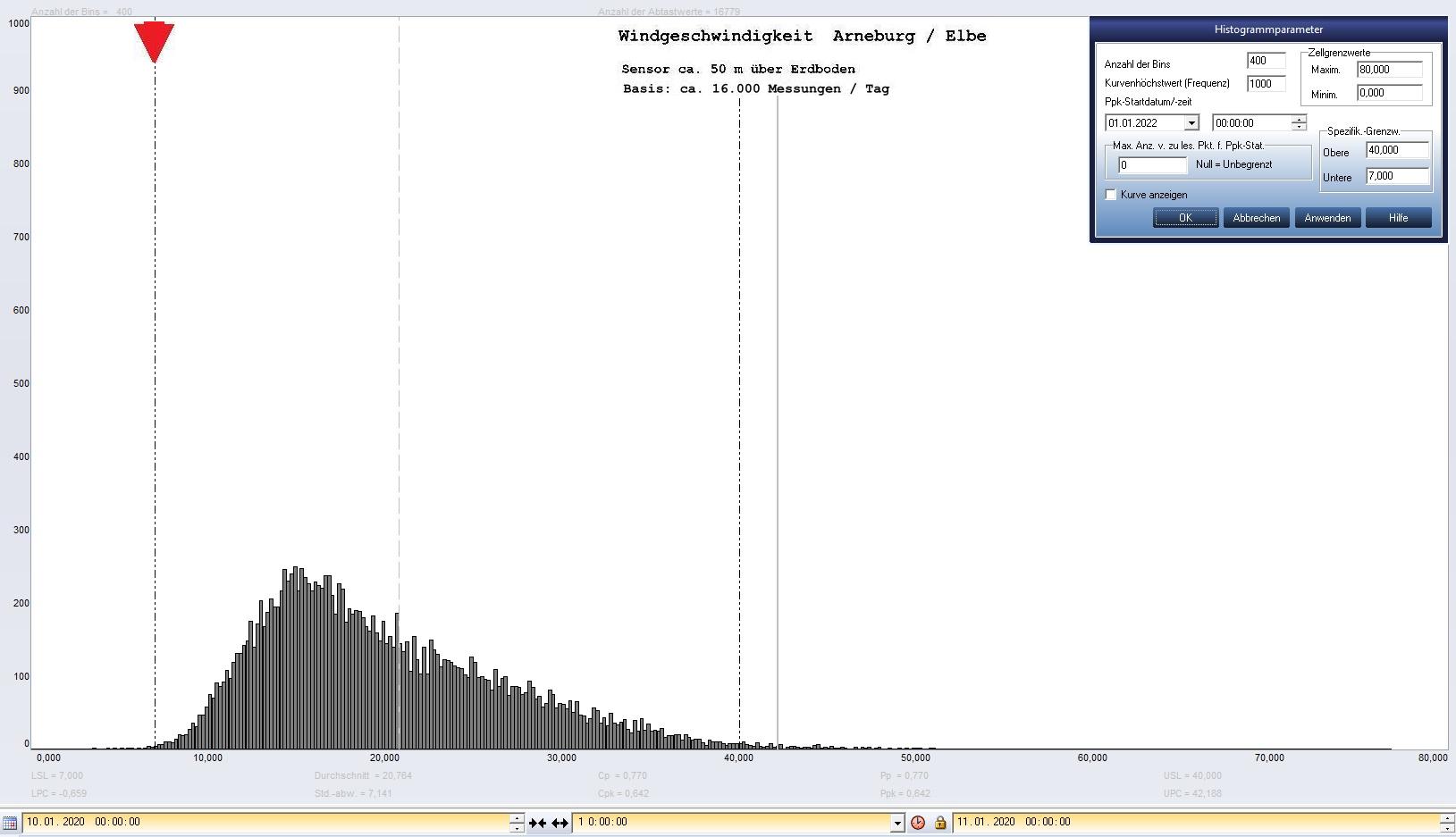

Arneburg Tages-Histogramm Winddaten, 10.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

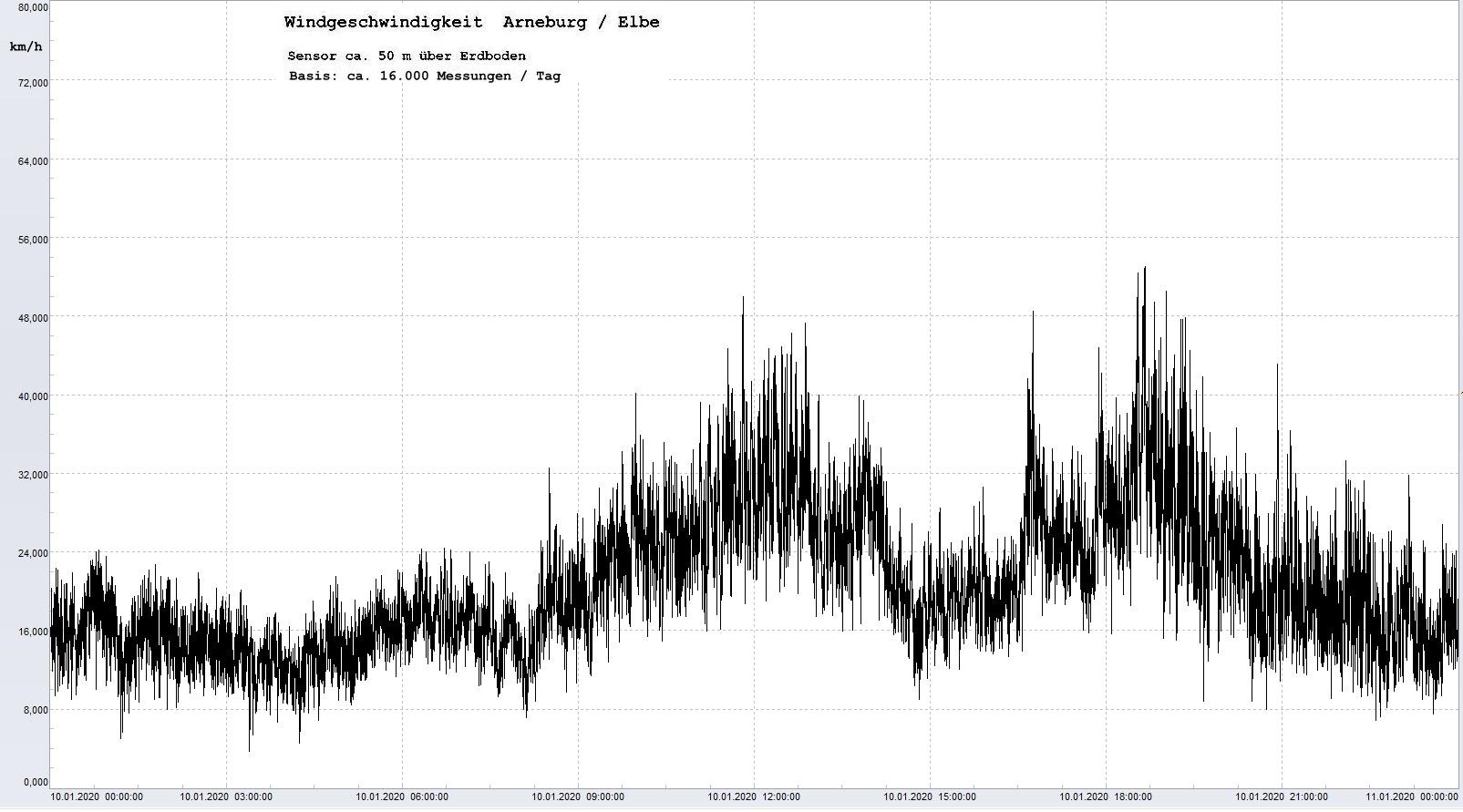

dazugehörig: Diagramm / Trend

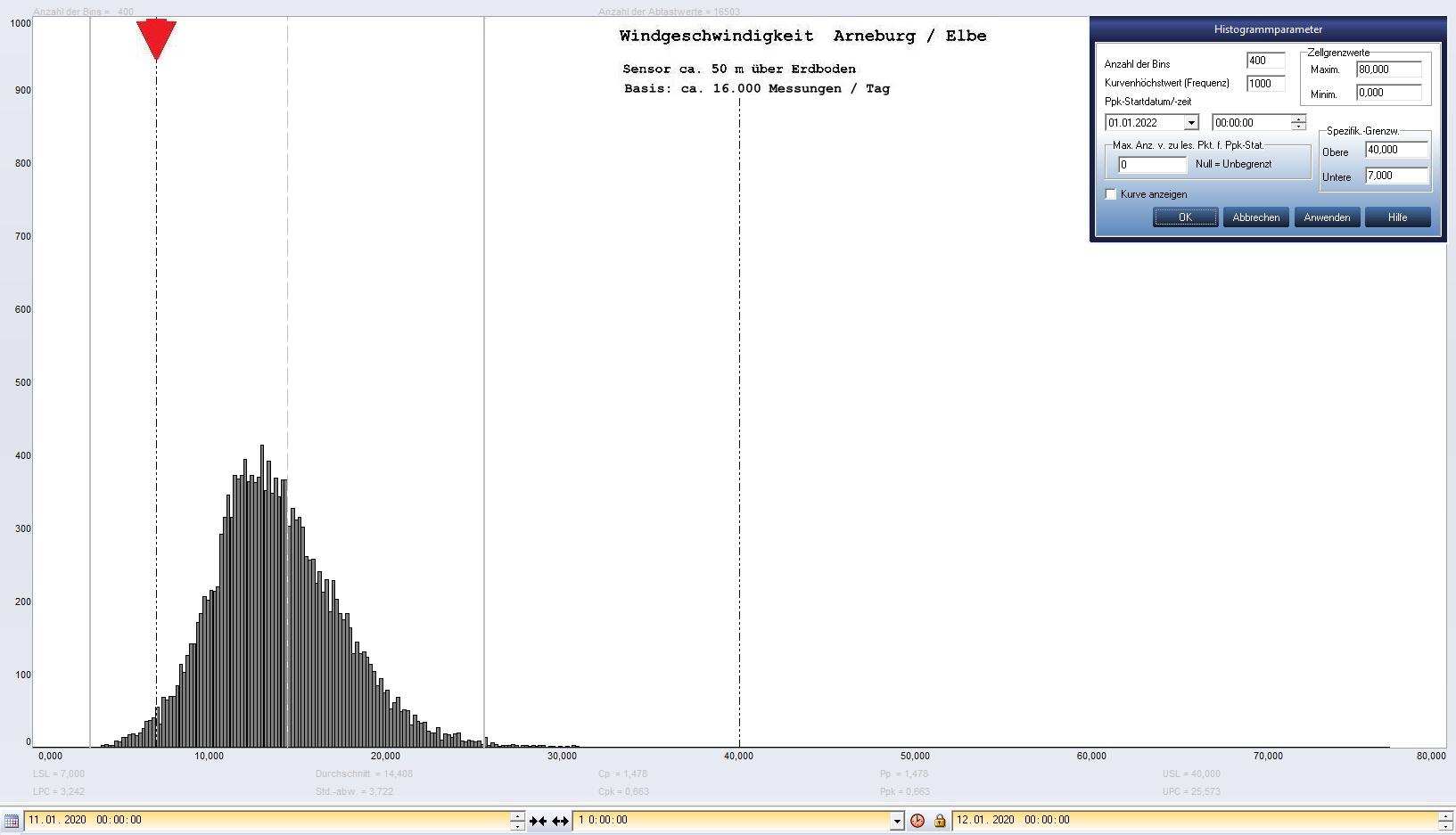

Arneburg Tages-Histogramm Winddaten, 11.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

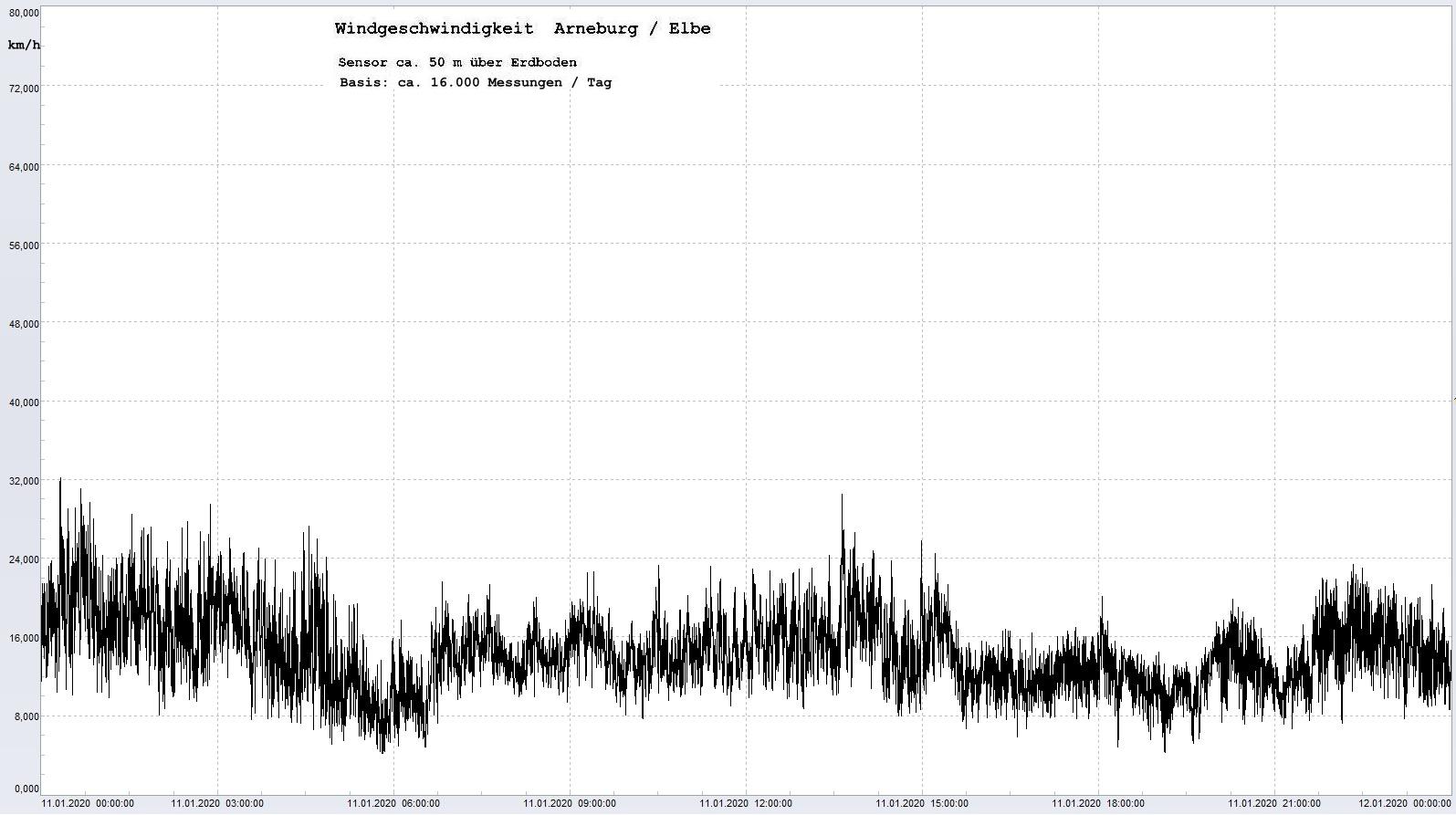

dazugehörig: Diagramm / Trend

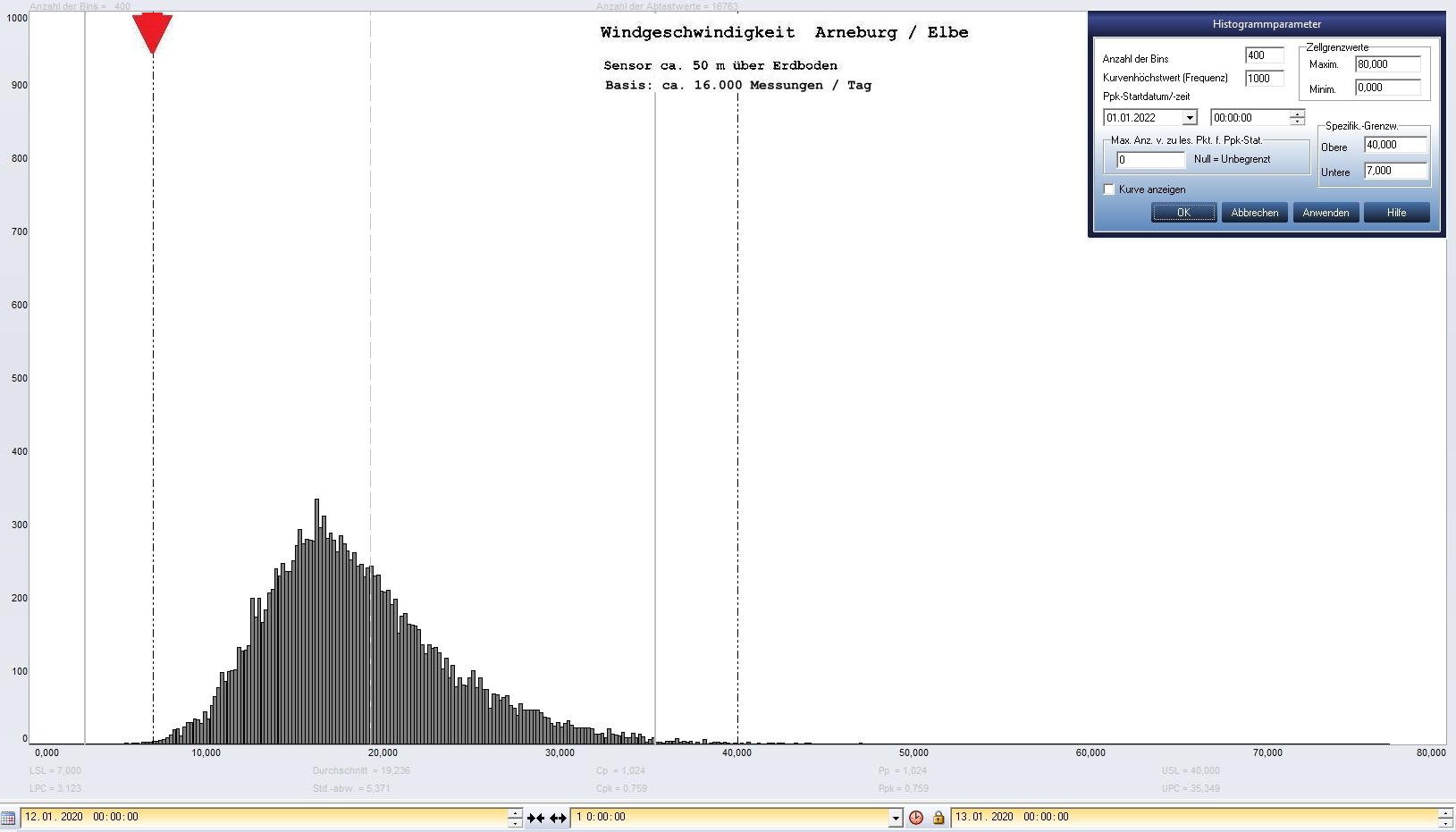

Arneburg Tages-Histogramm Winddaten, 12.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

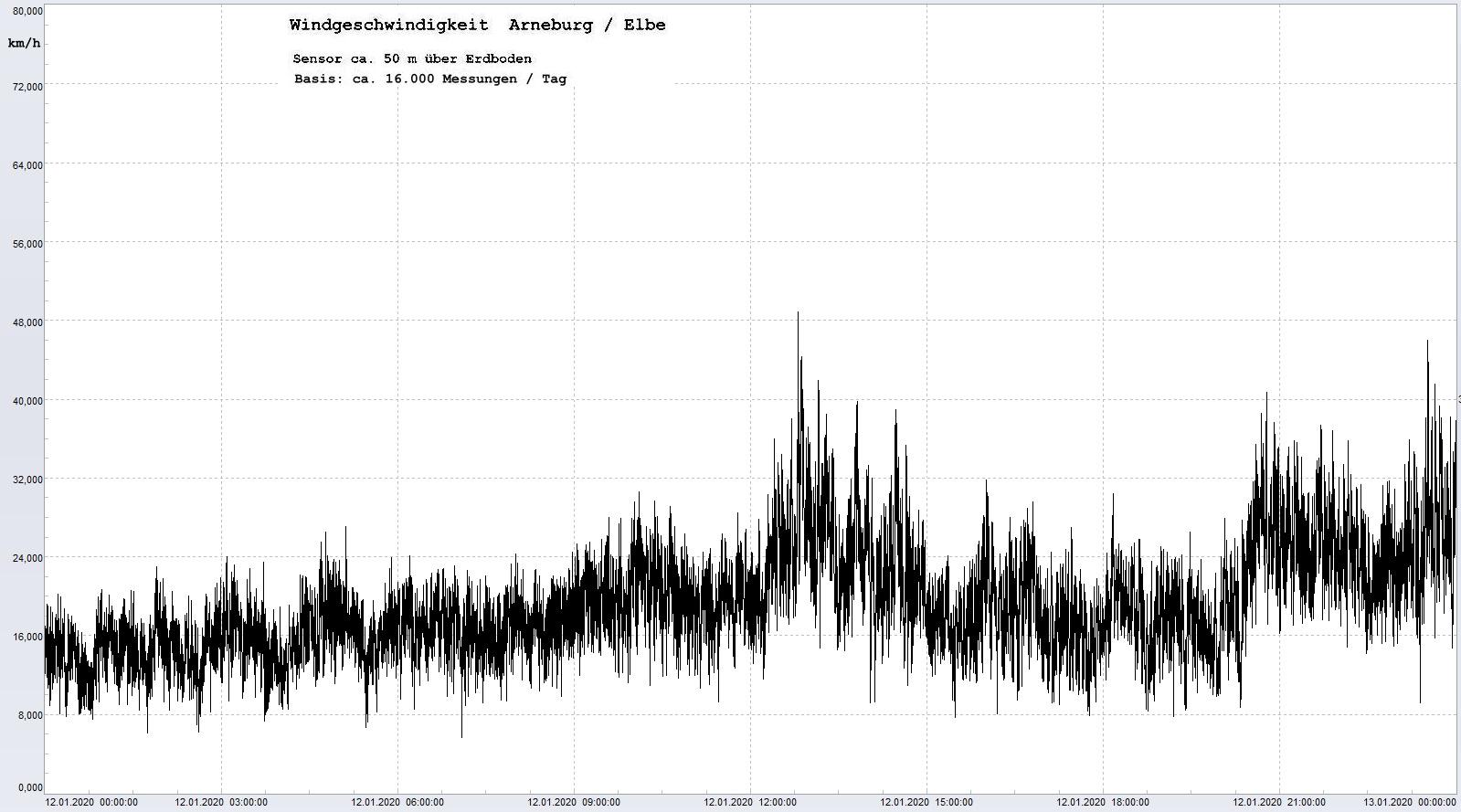

dazugehörig: Diagramm / Trend

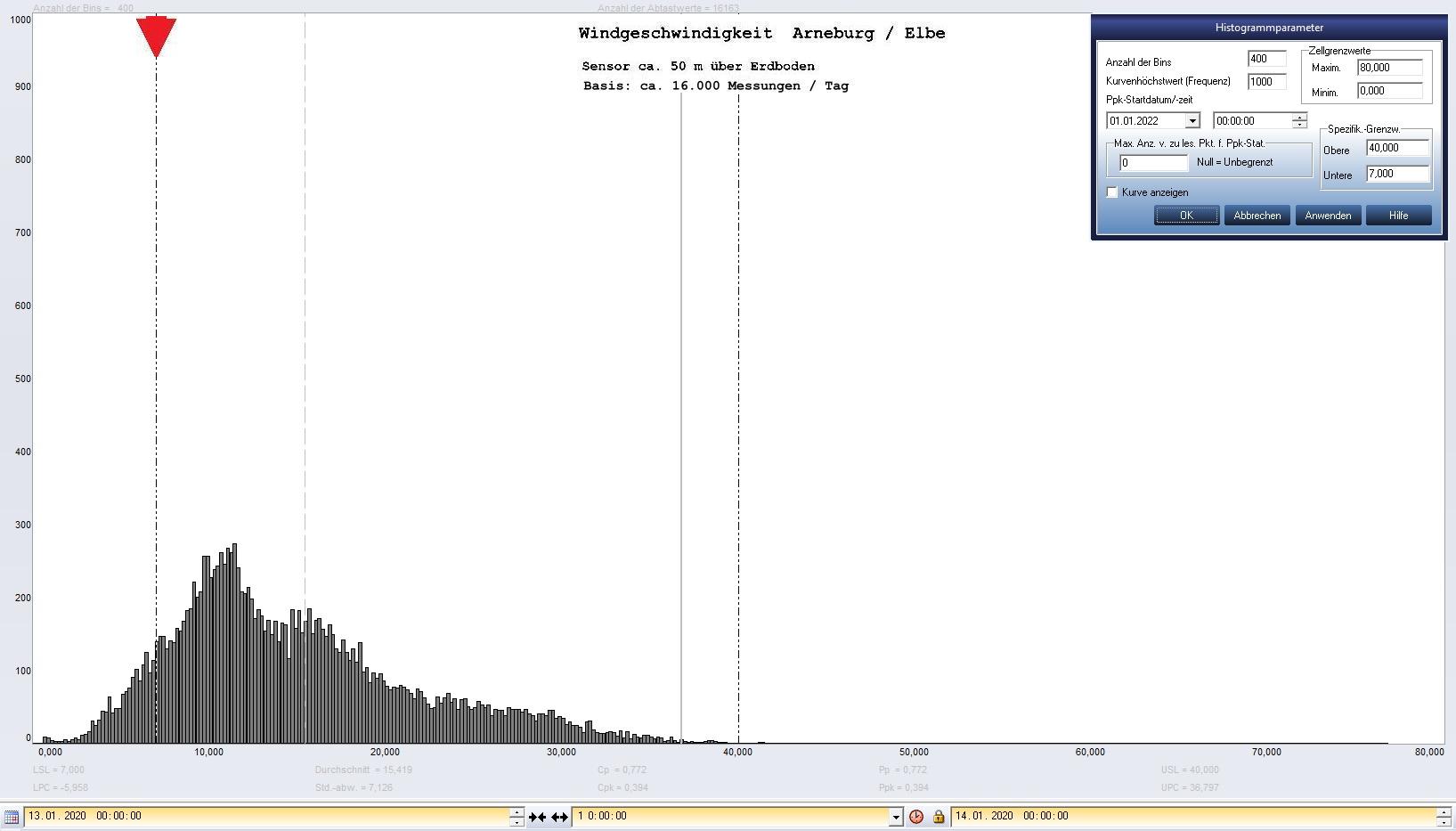

Arneburg Tages-Histogramm Winddaten, 03.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

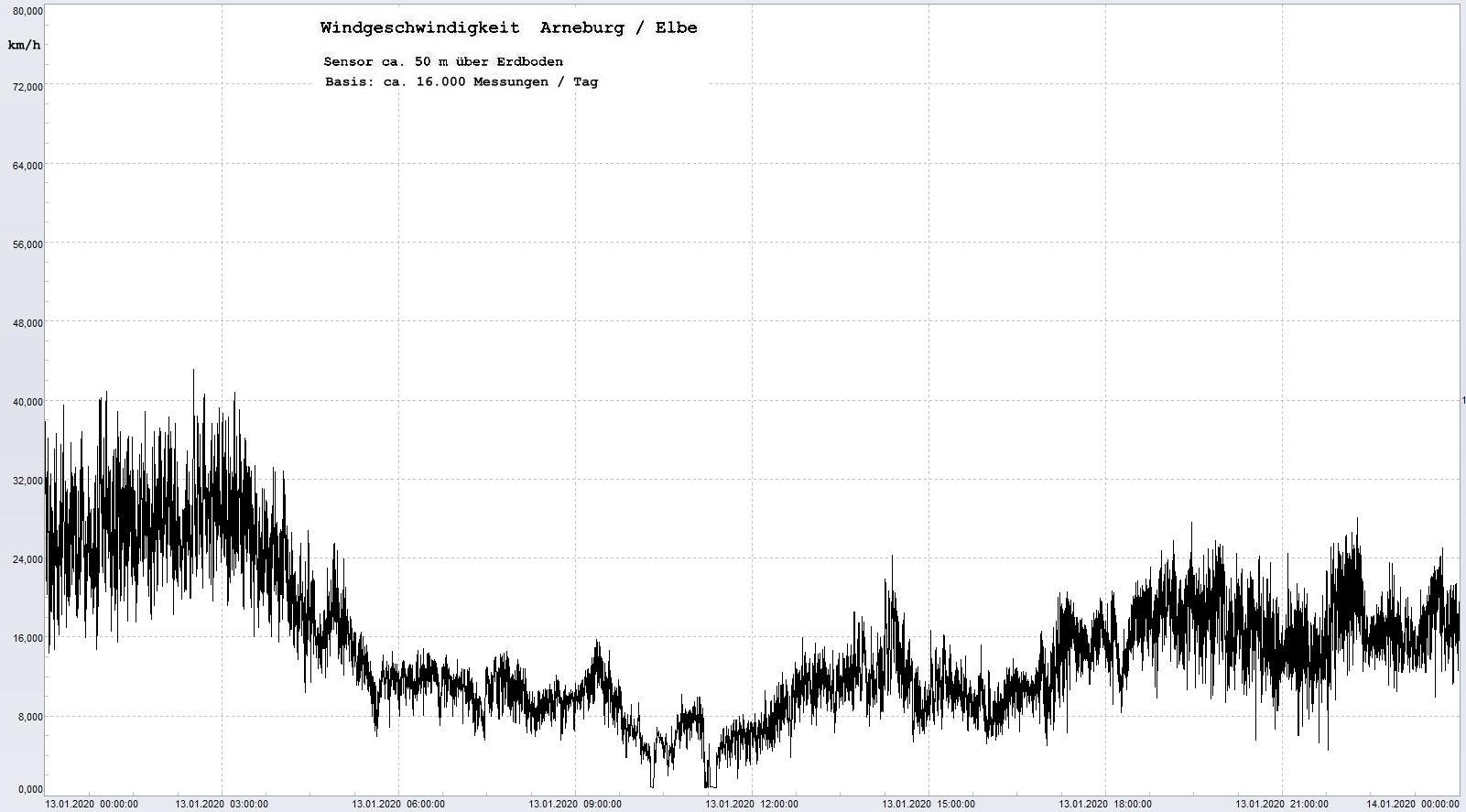

dazugehörig: Diagramm / Trend

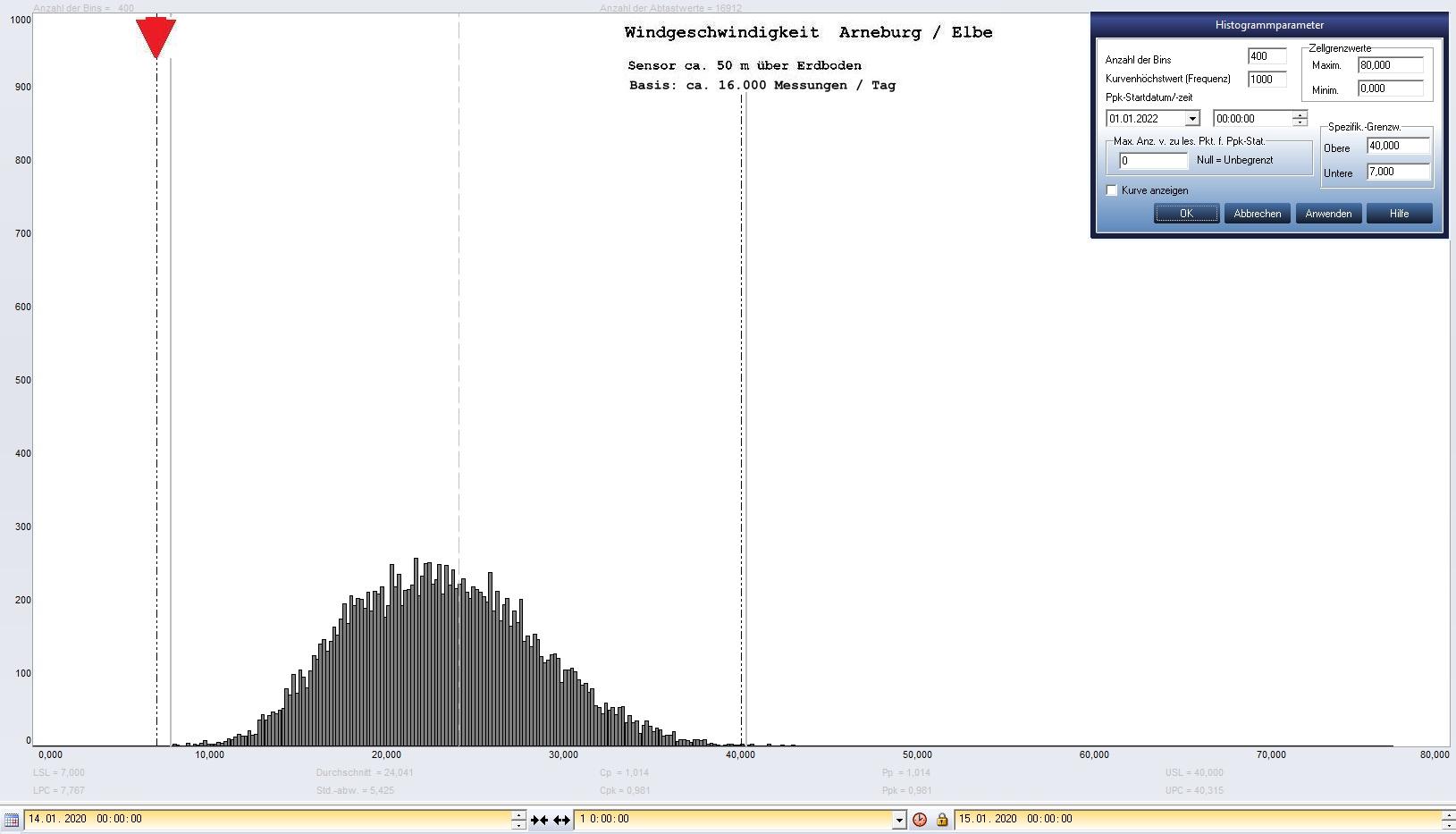

Arneburg Tages-Histogramm Winddaten, 14.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

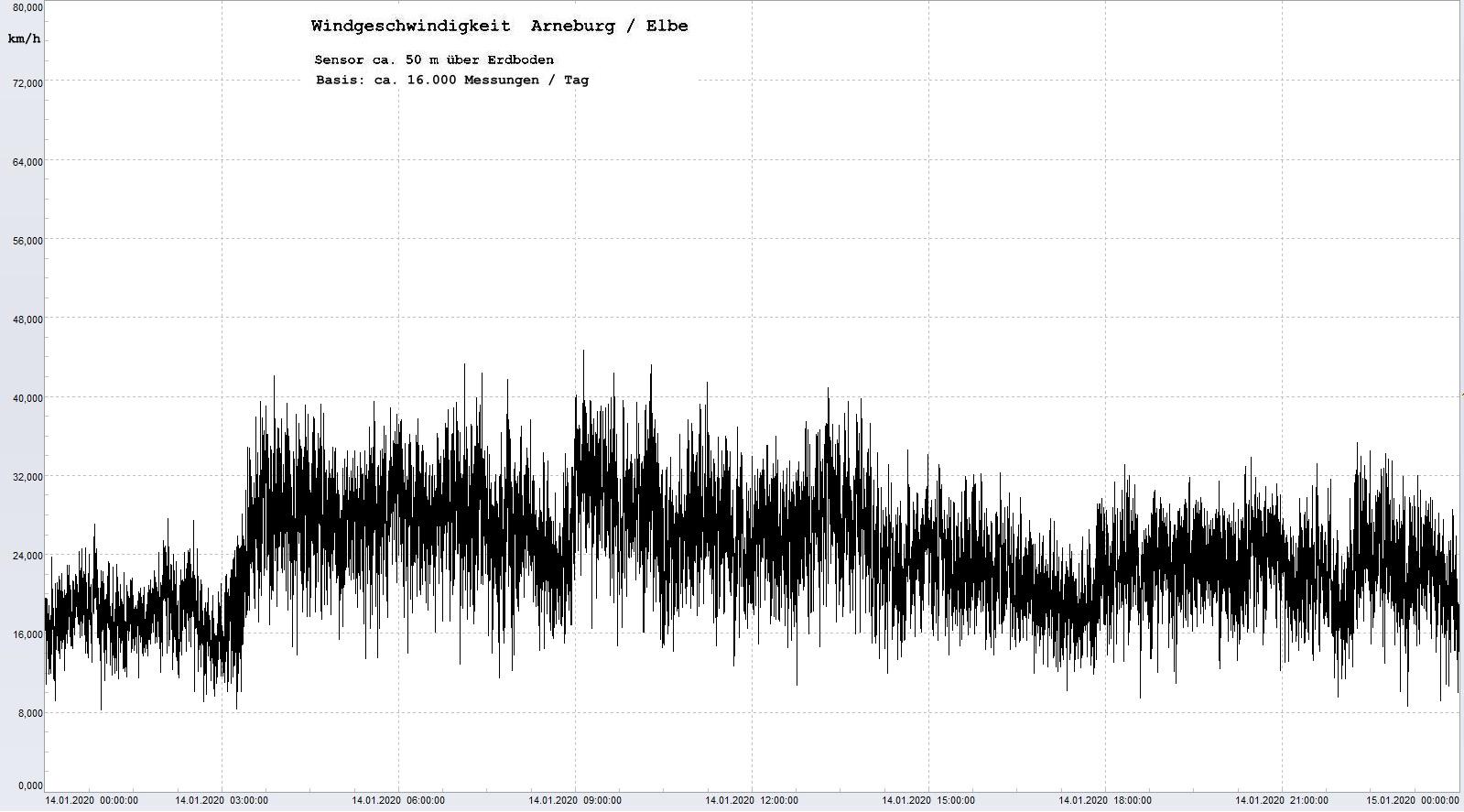

dazugehörig: Diagramm / Trend

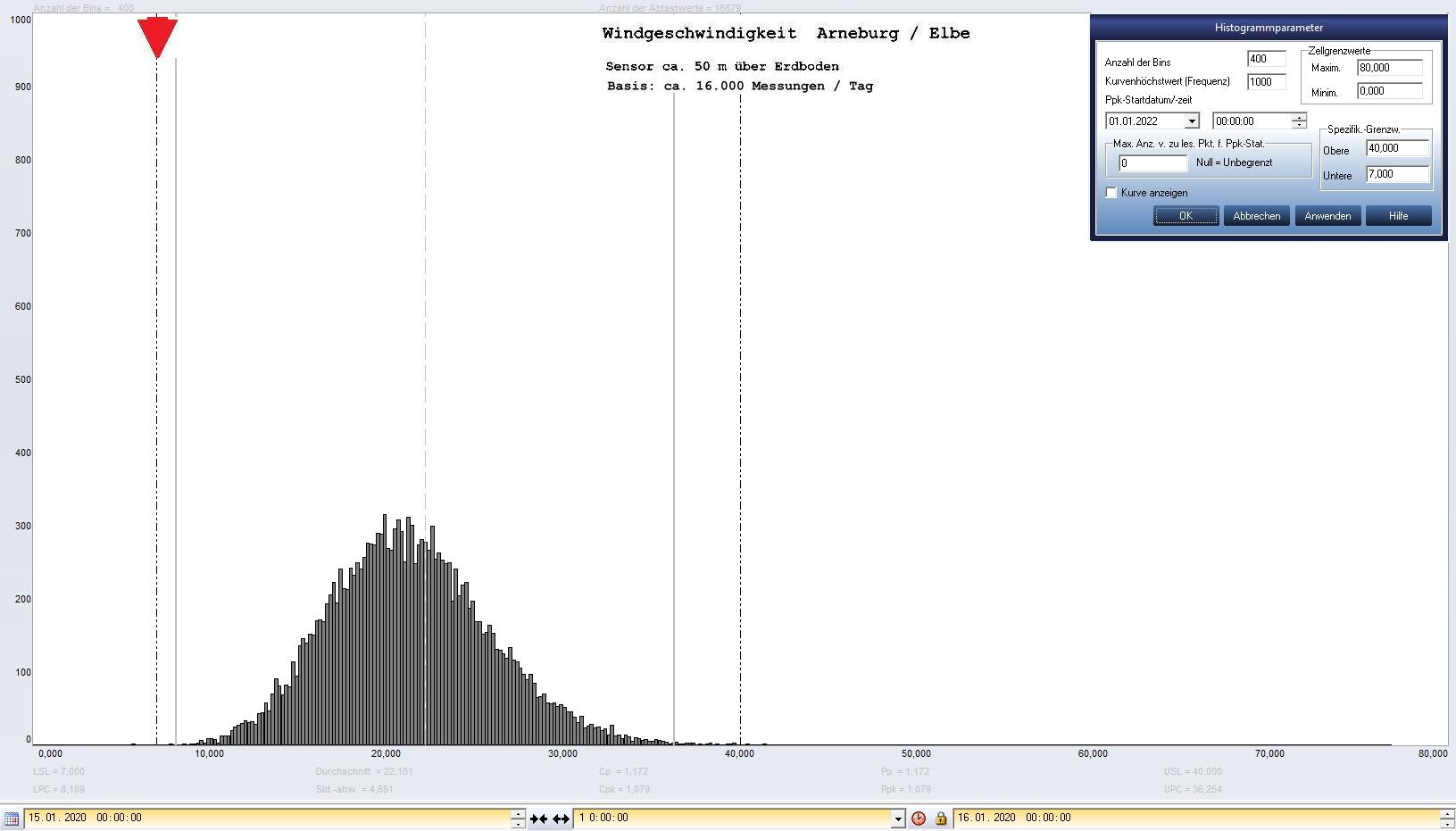

Arneburg Tages-Histogramm Winddaten, 15.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

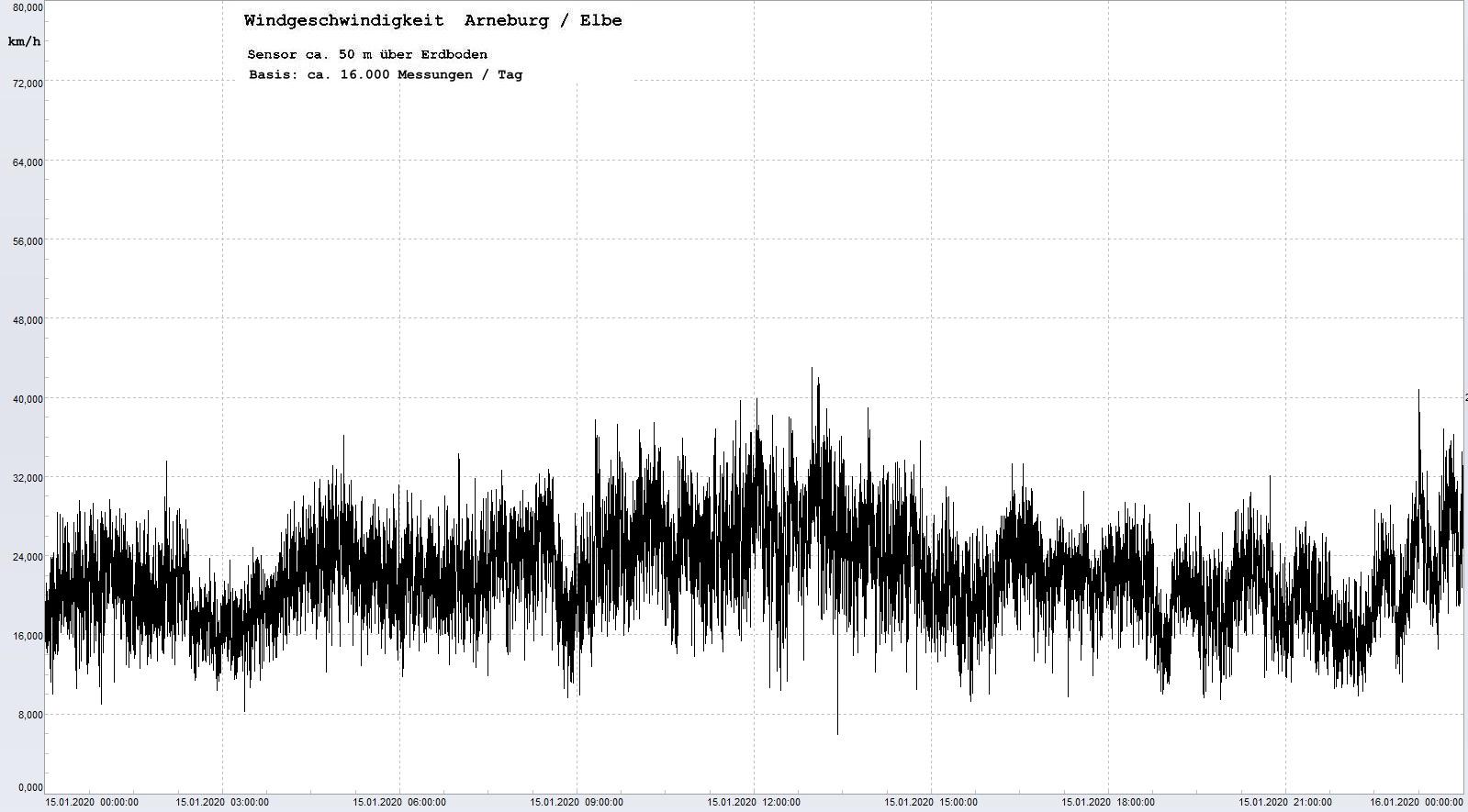

dazugehörig: Diagramm / Trend

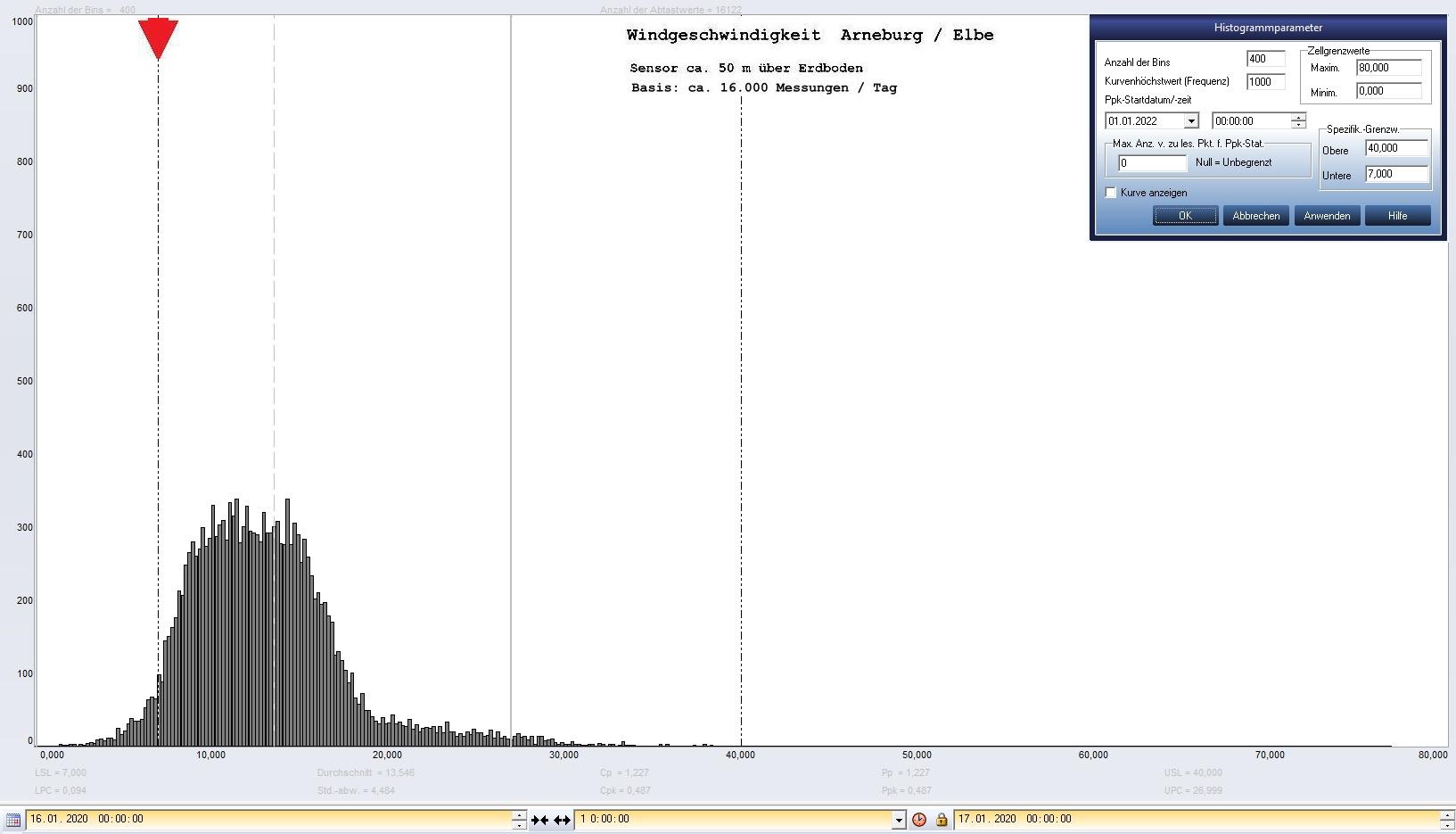

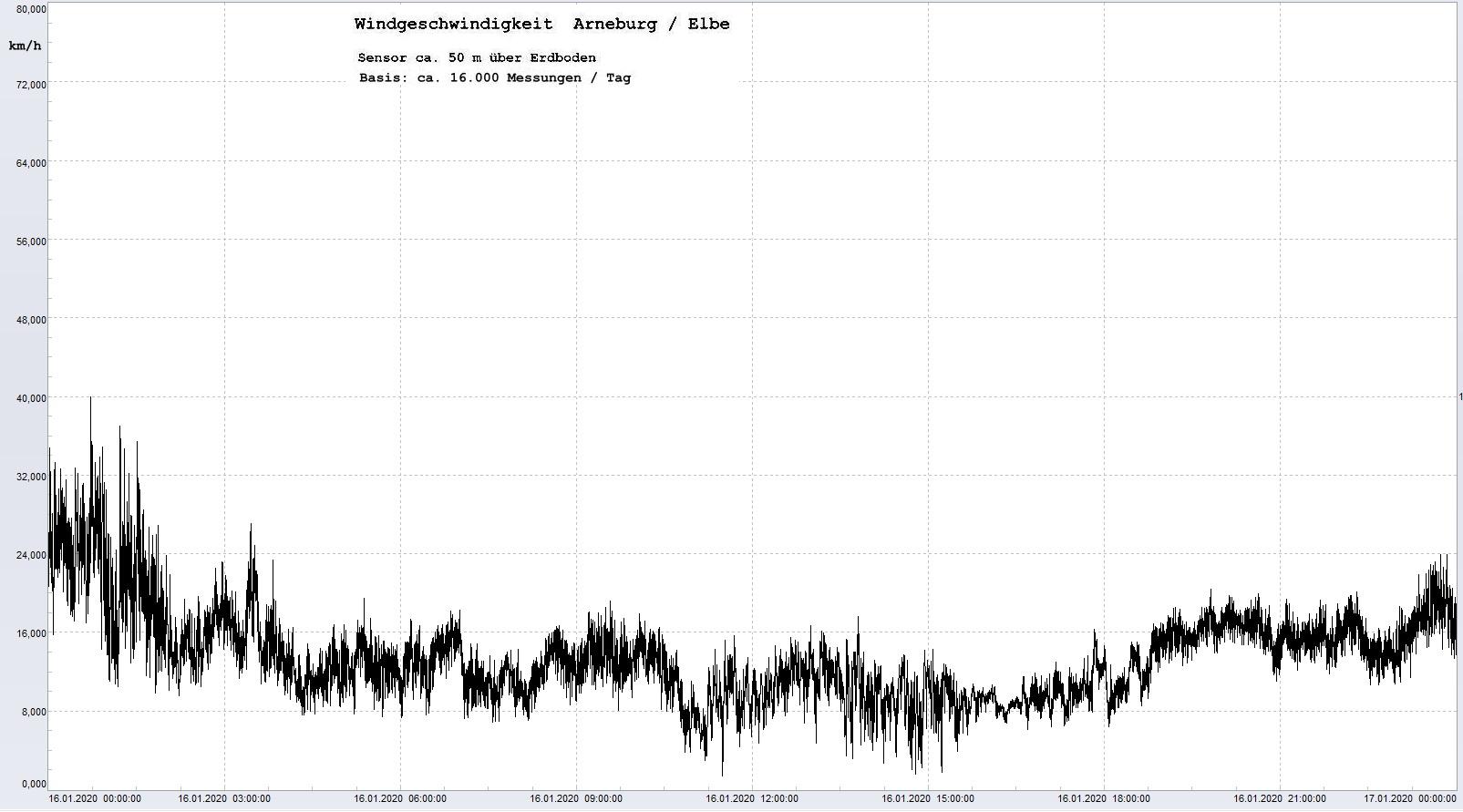

Arneburg Tages-Histogramm Winddaten, 16.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
dazugehörig: Diagramm / Trend

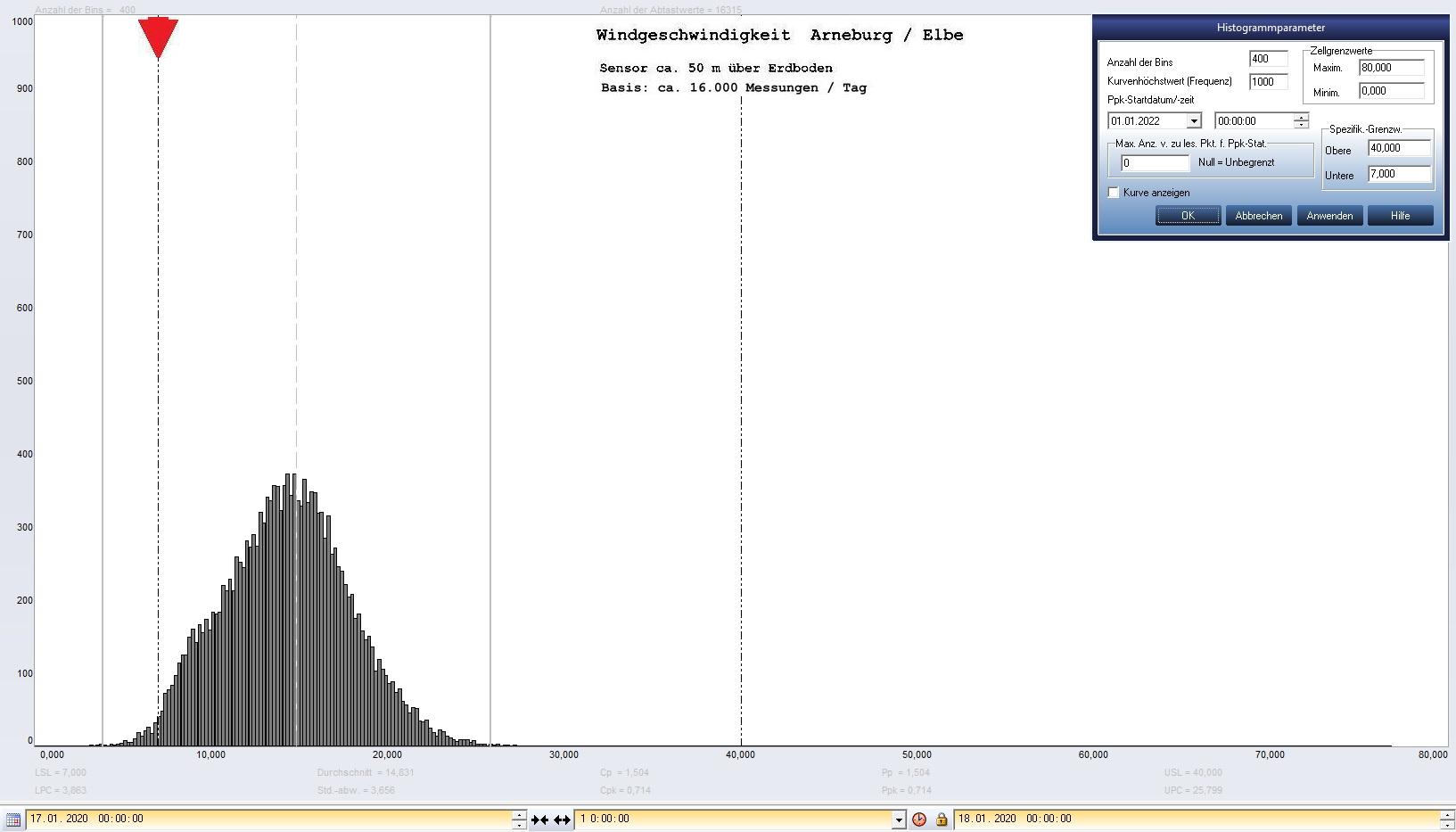

Arneburg Tages-Histogramm Winddaten, 17.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

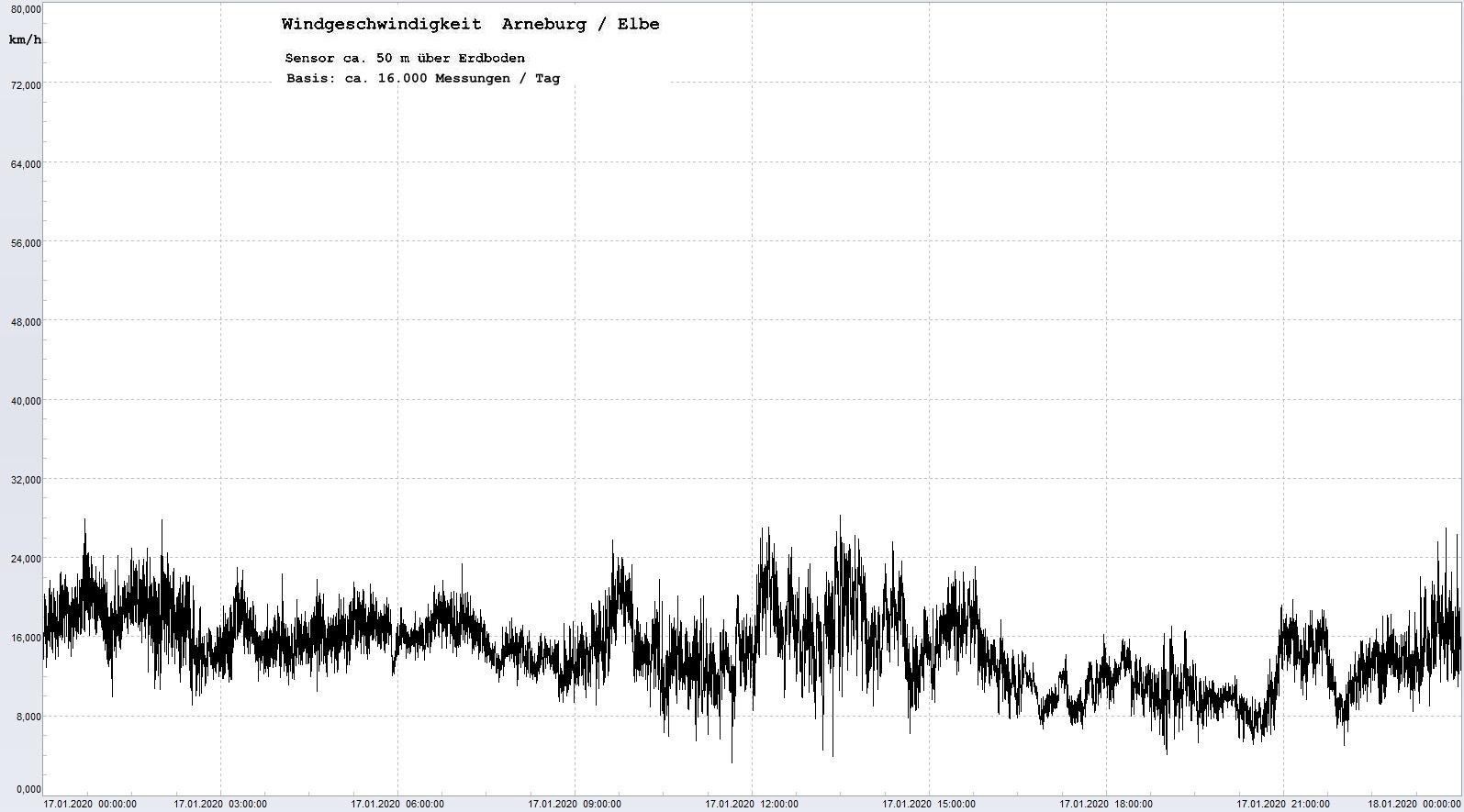

dazugehörig: Diagramm / Trend

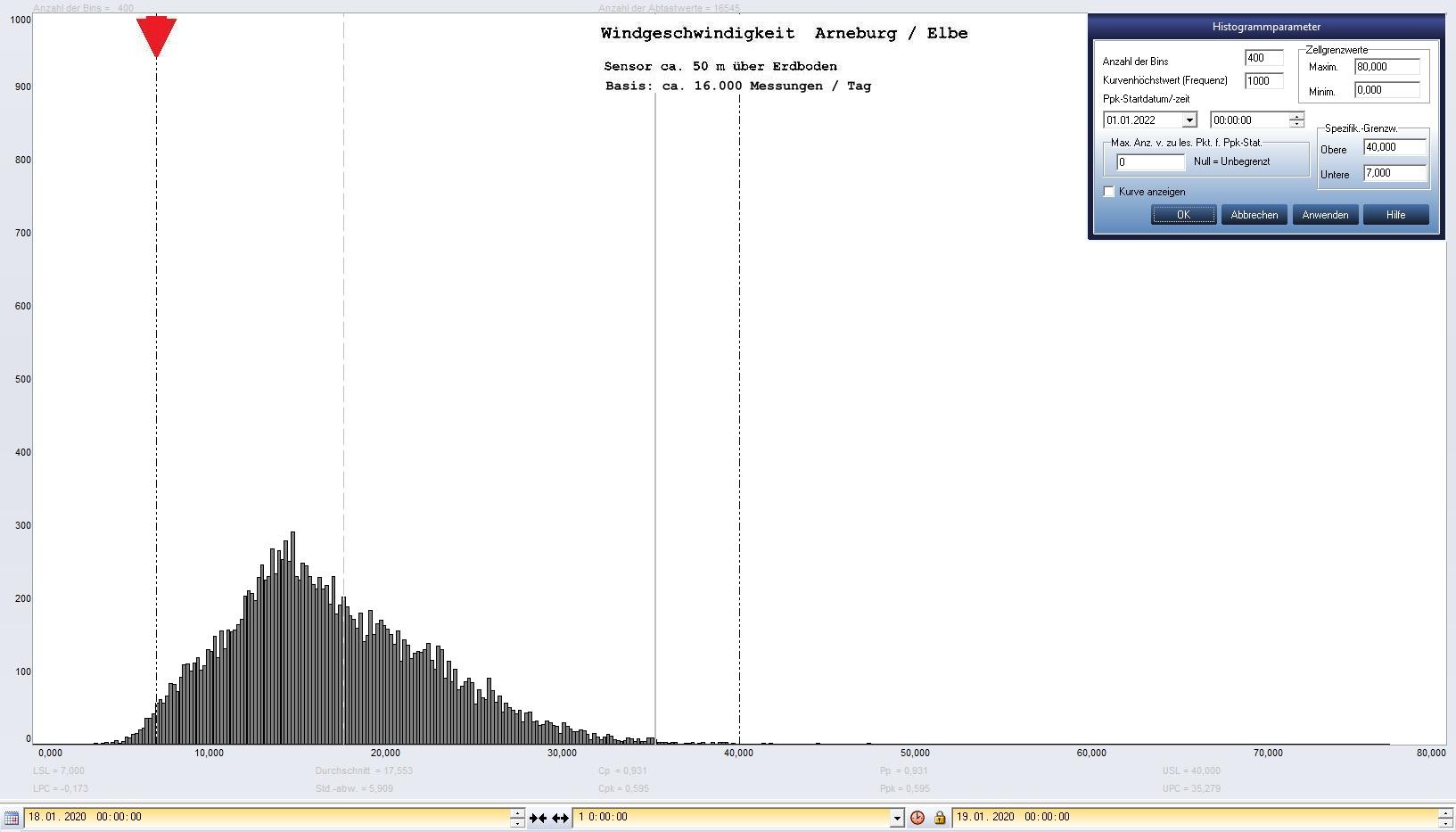

Arneburg Tages-Histogramm Winddaten, 18.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

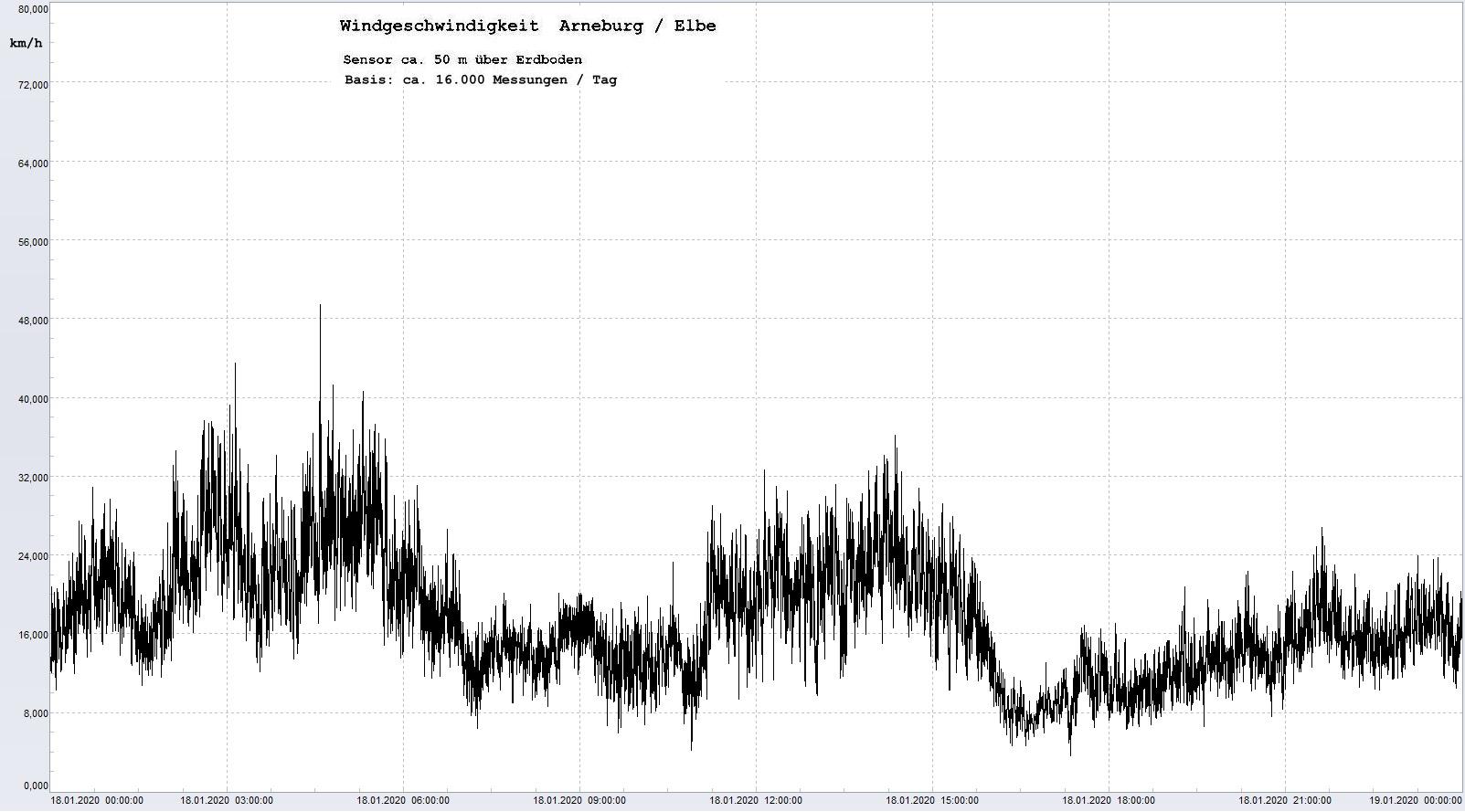

dazugehörig: Diagramm / Trend

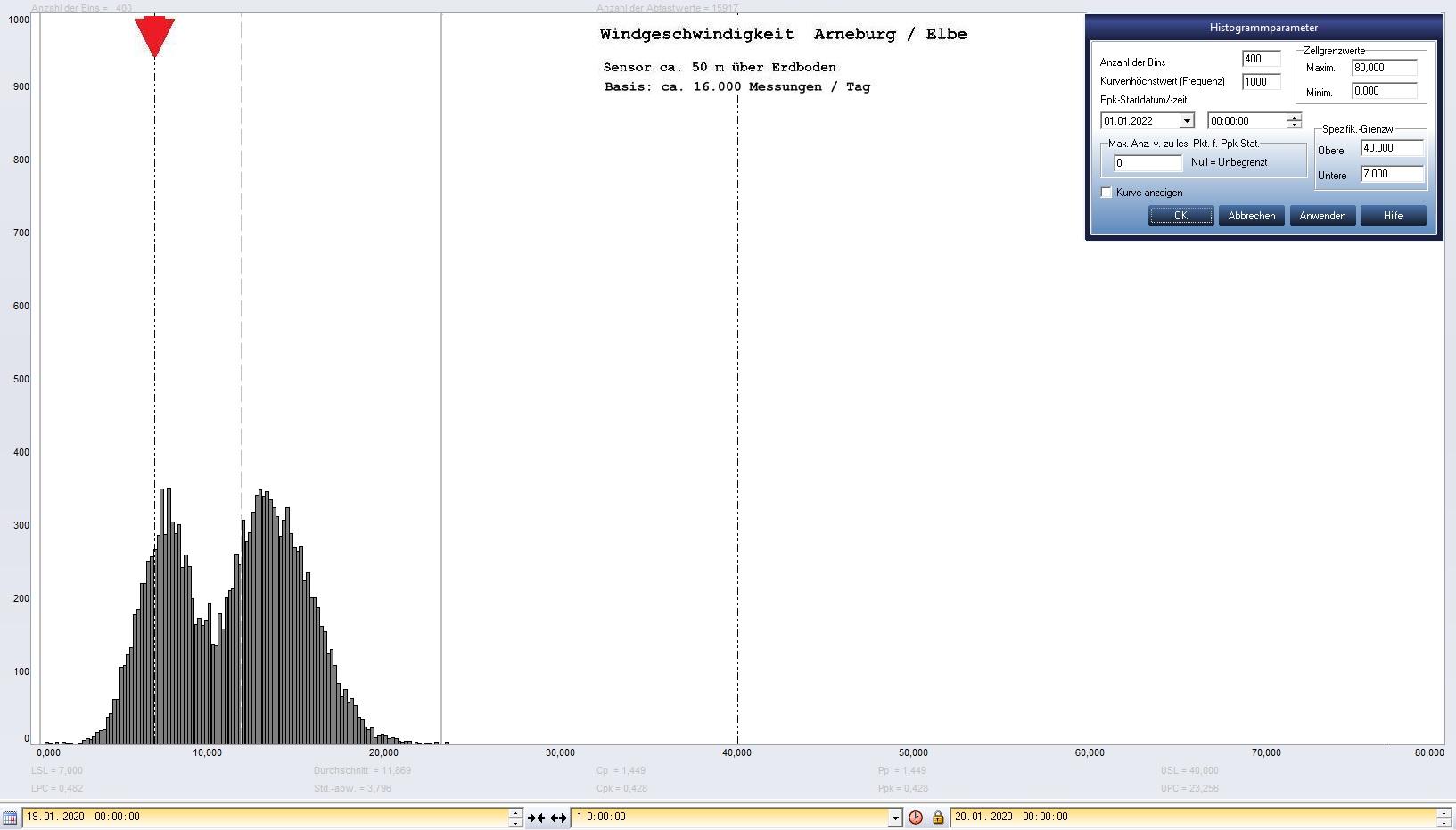

Arneburg Tages-Histogramm Winddaten, 19.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

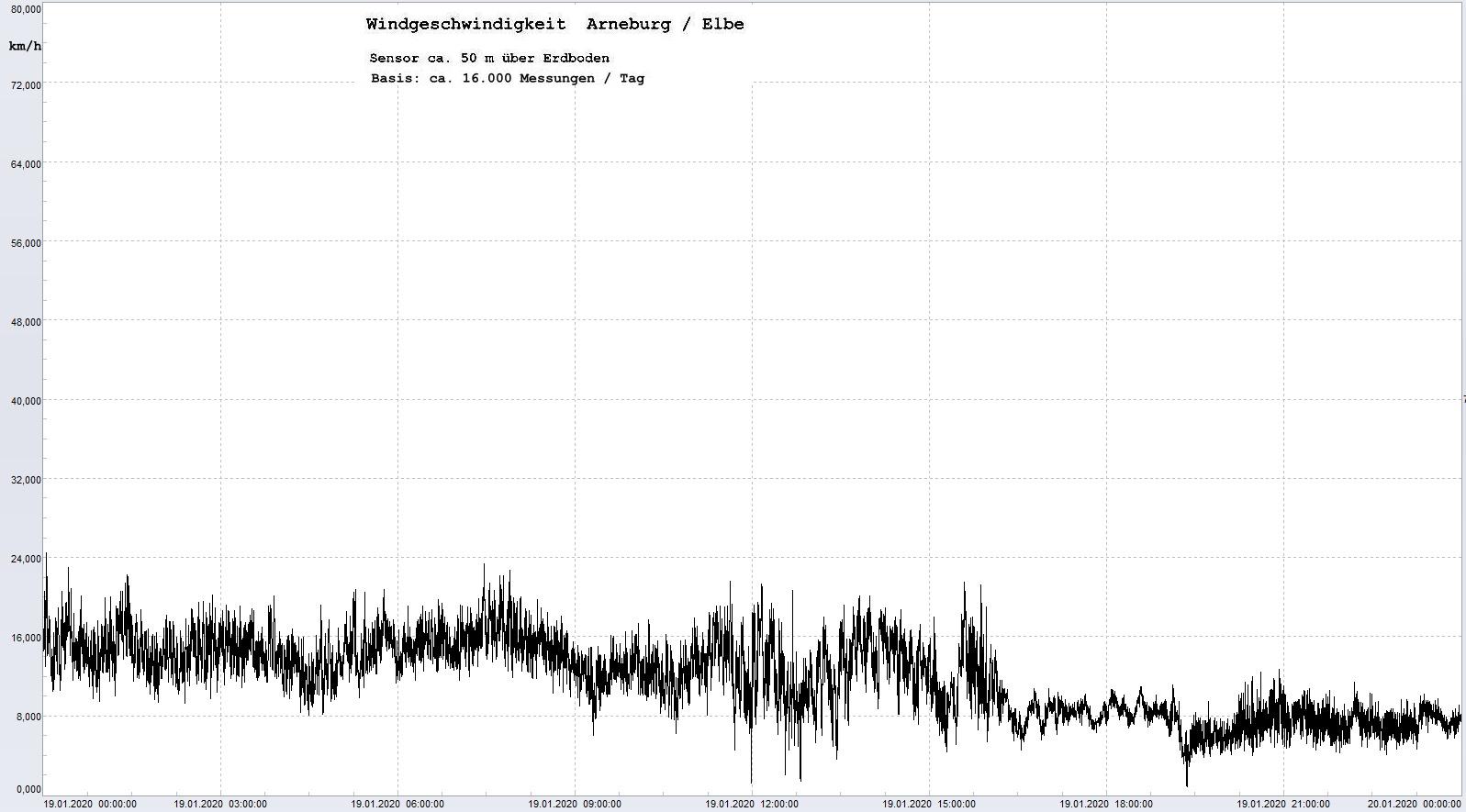

dazugehörig: Diagramm / Trend

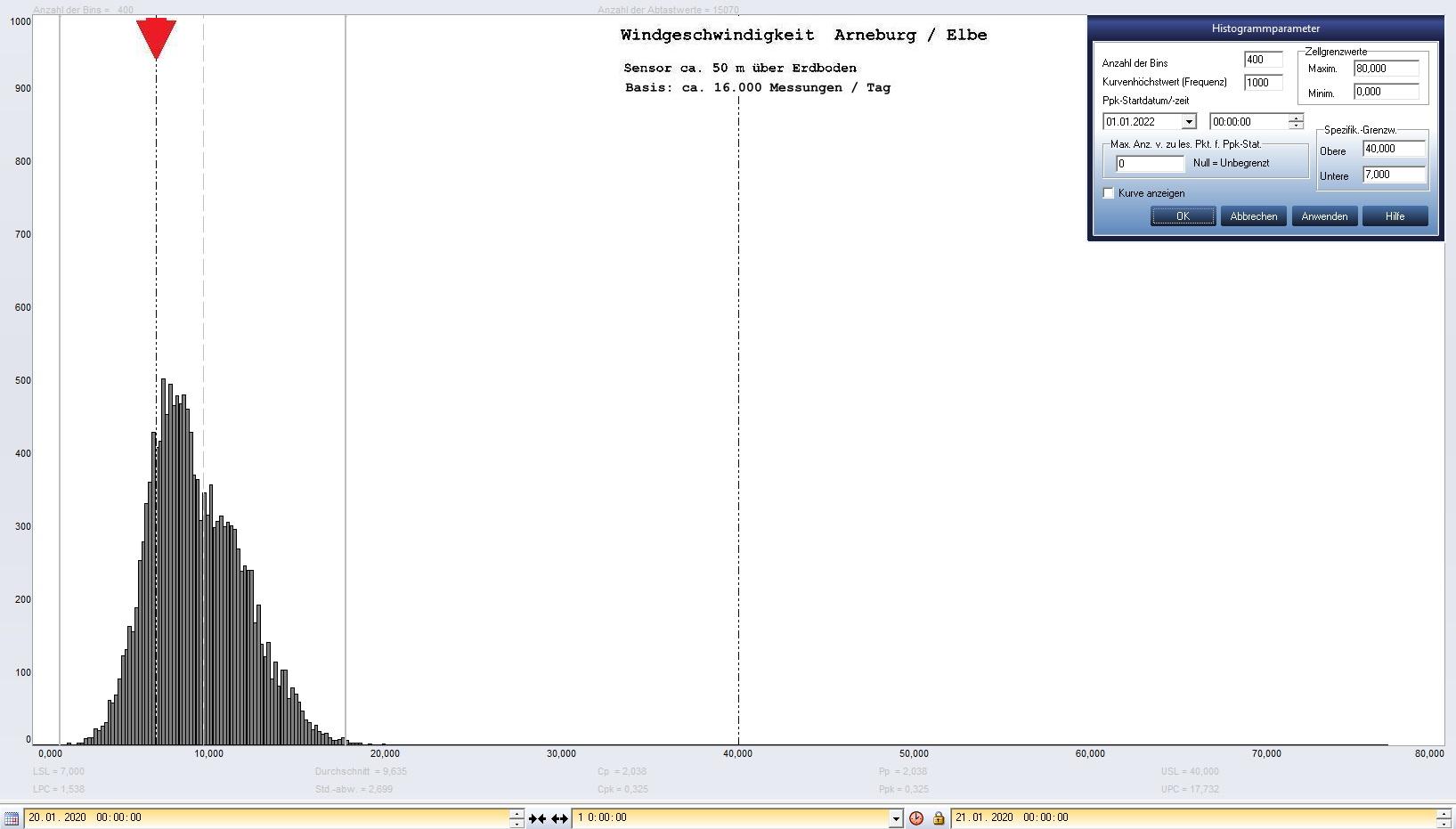

Arneburg Tages-Histogramm Winddaten, 20.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

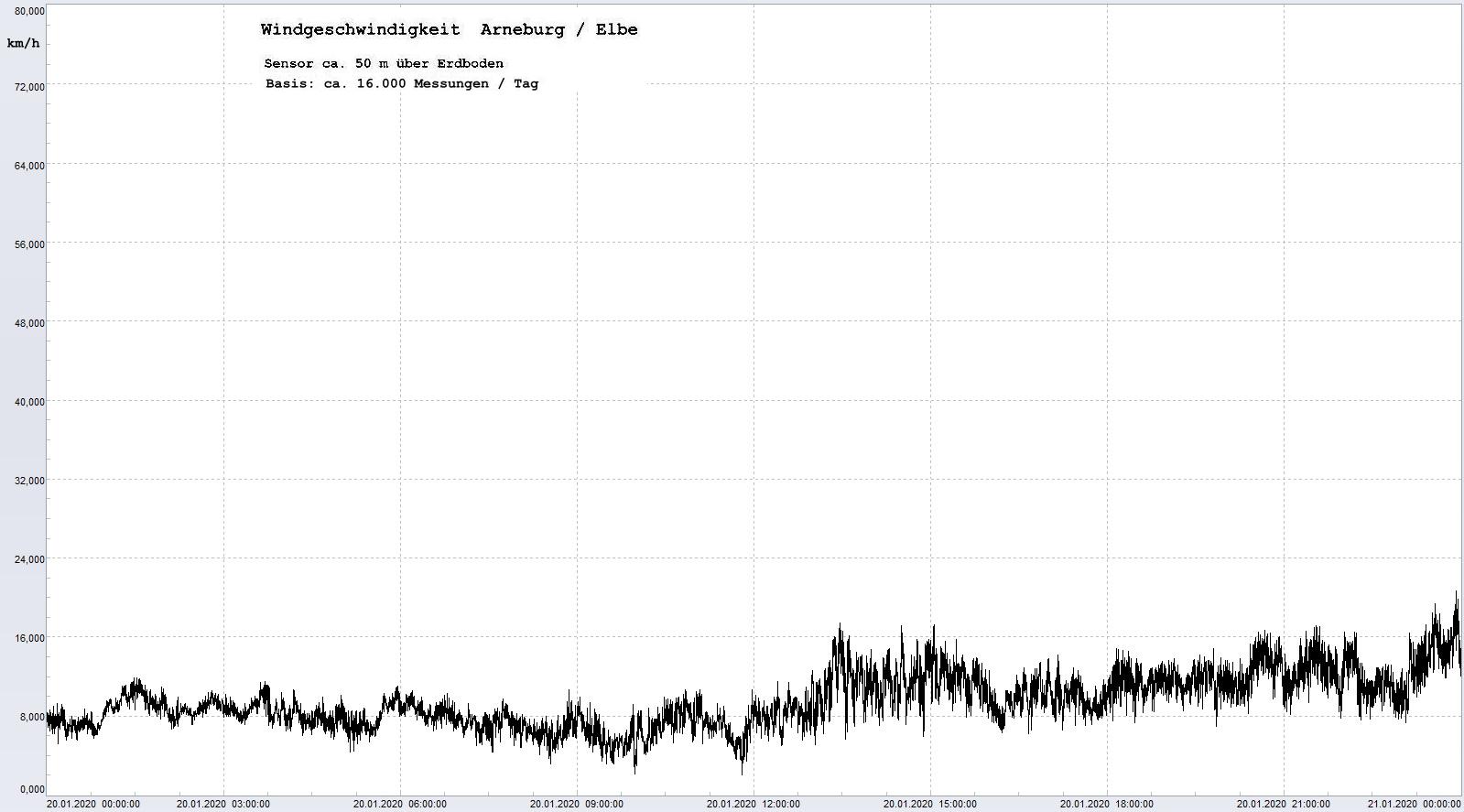

dazugehörig: Diagramm / Trend

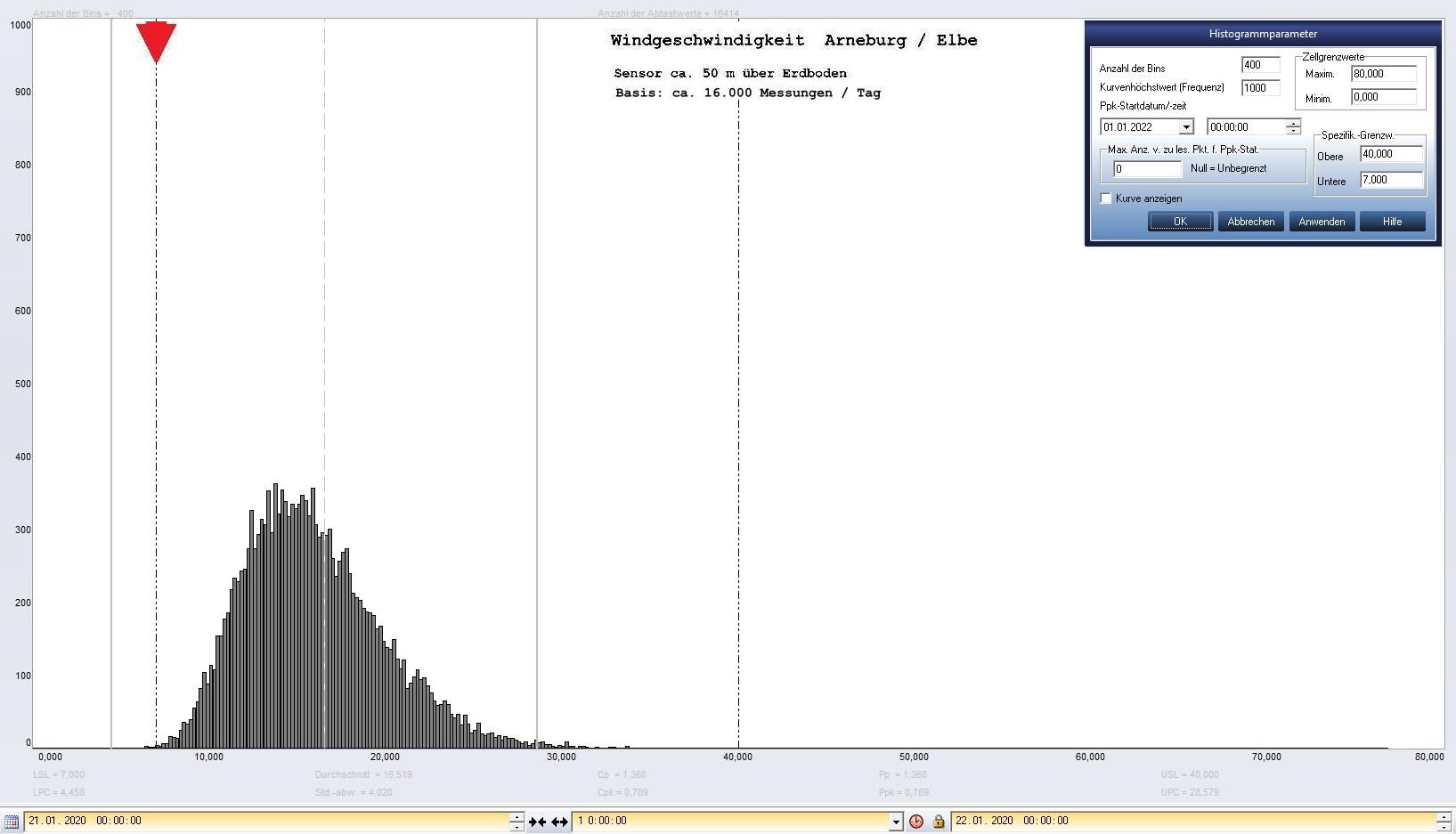

Arneburg Tages-Histogramm Winddaten, 21.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

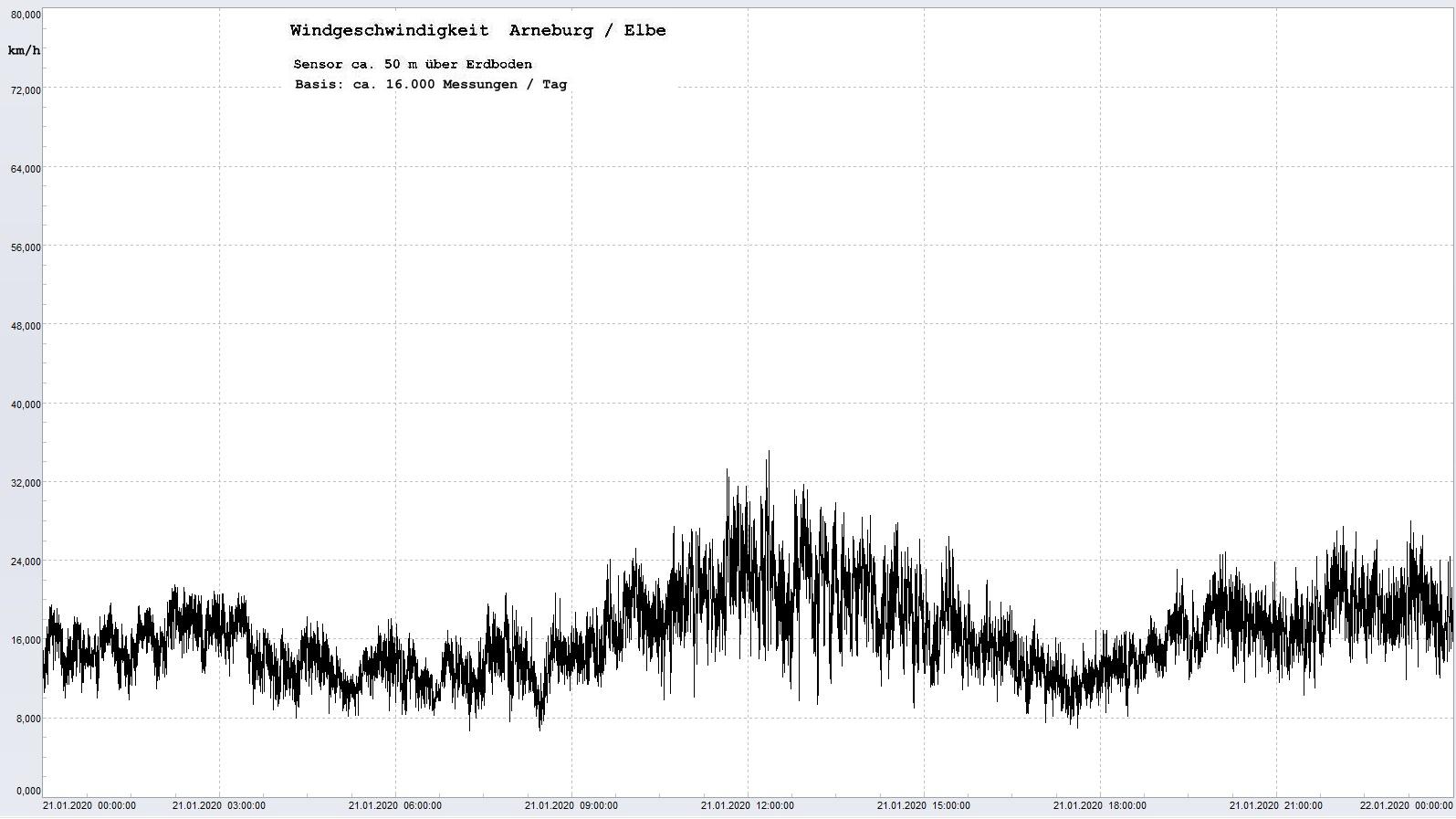

dazugehörig: Diagramm / Trend

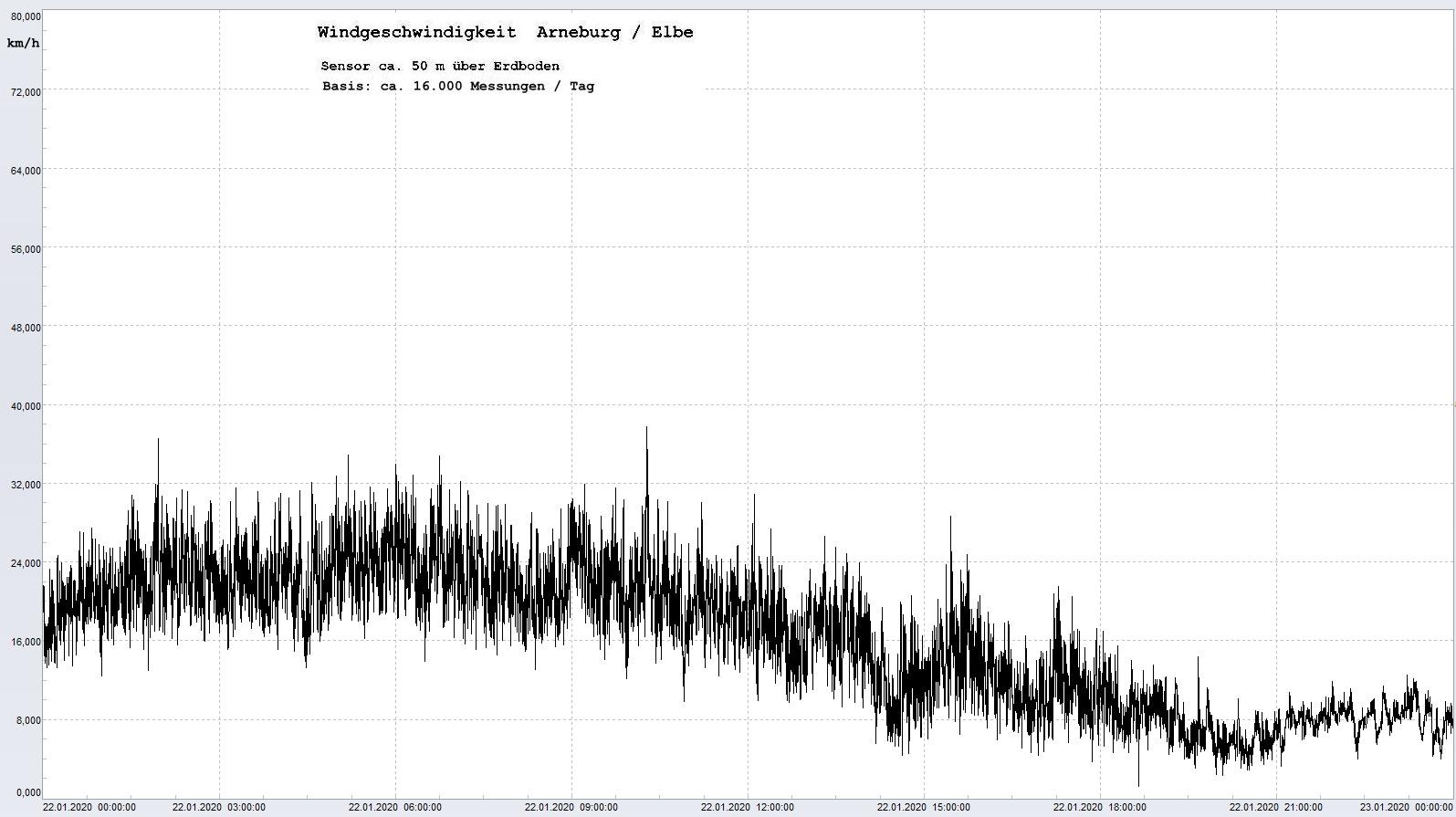

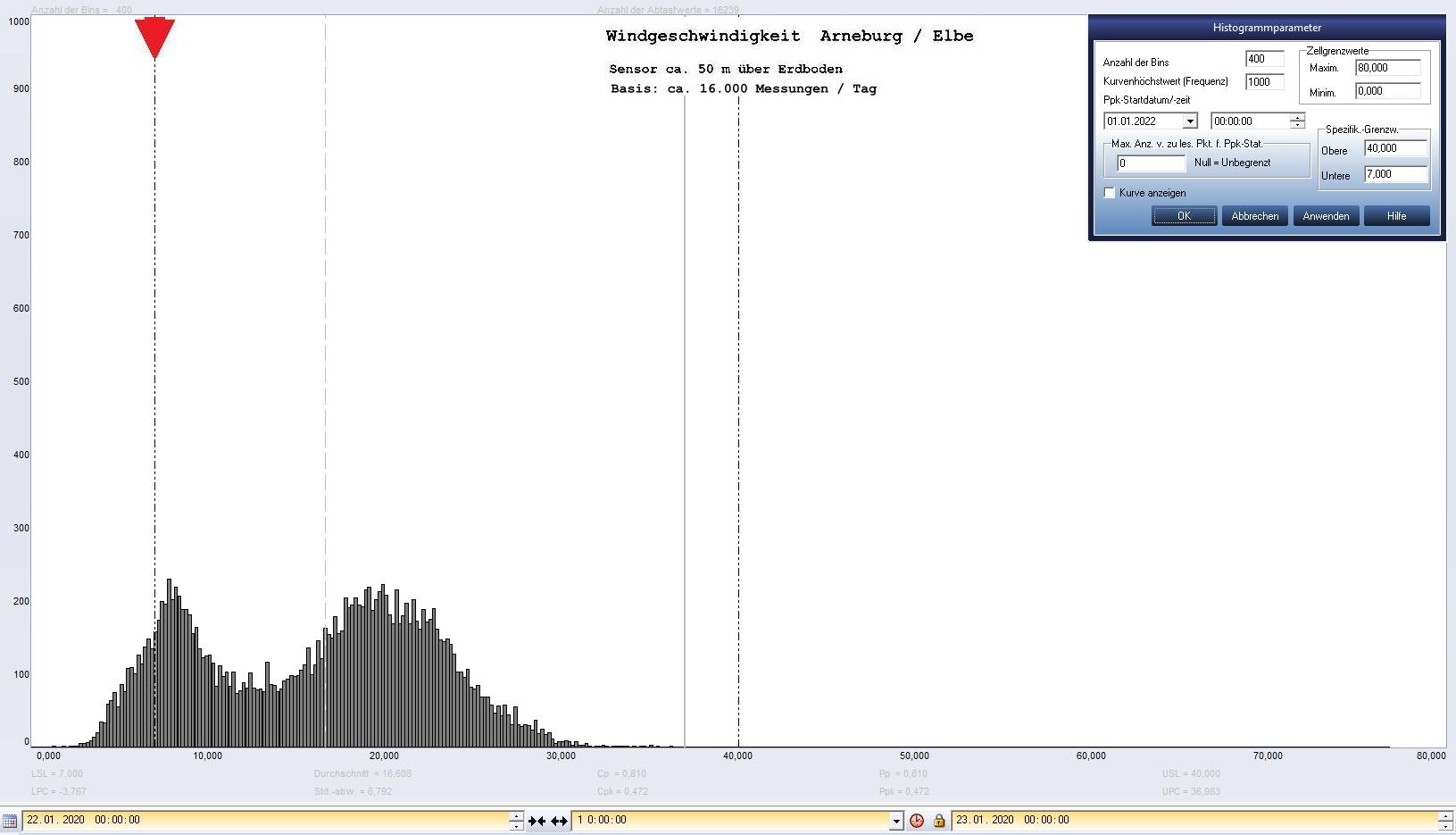

Arneburg Tages-Histogramm Winddaten, 22.01.2020
Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
