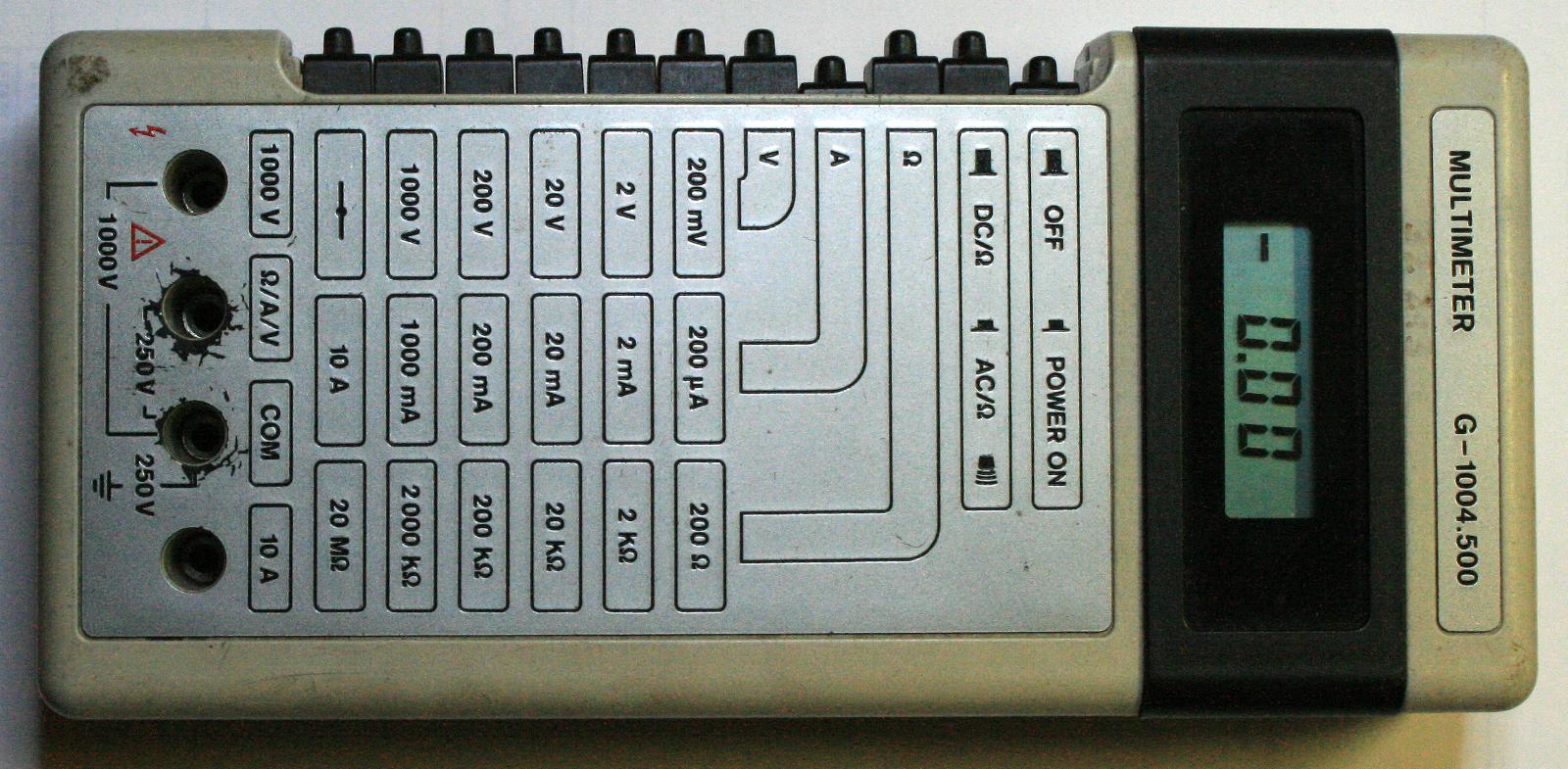

RFT G 1004.500 Digital-Multimeter Service-Unterlagen
| ||

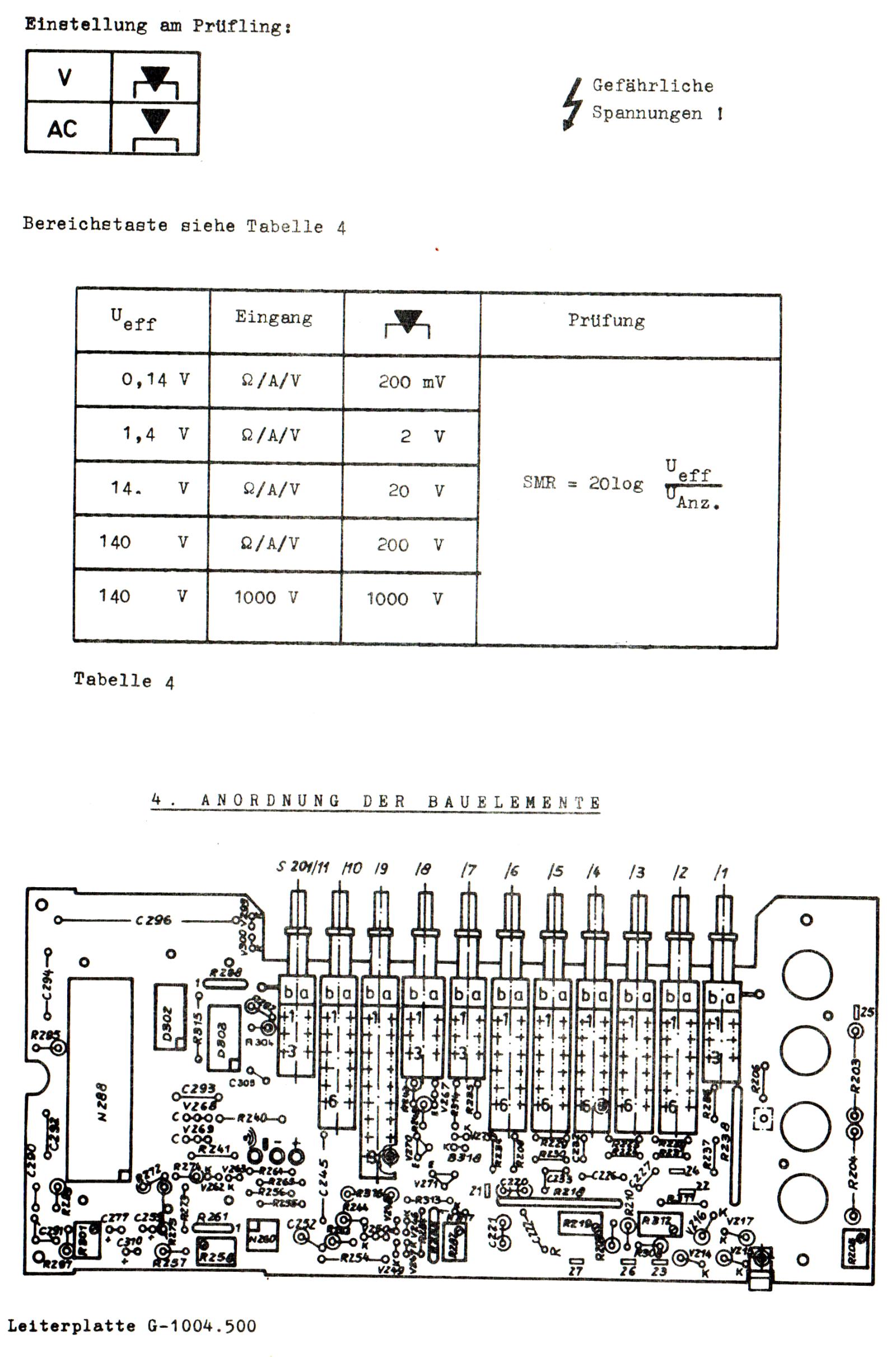

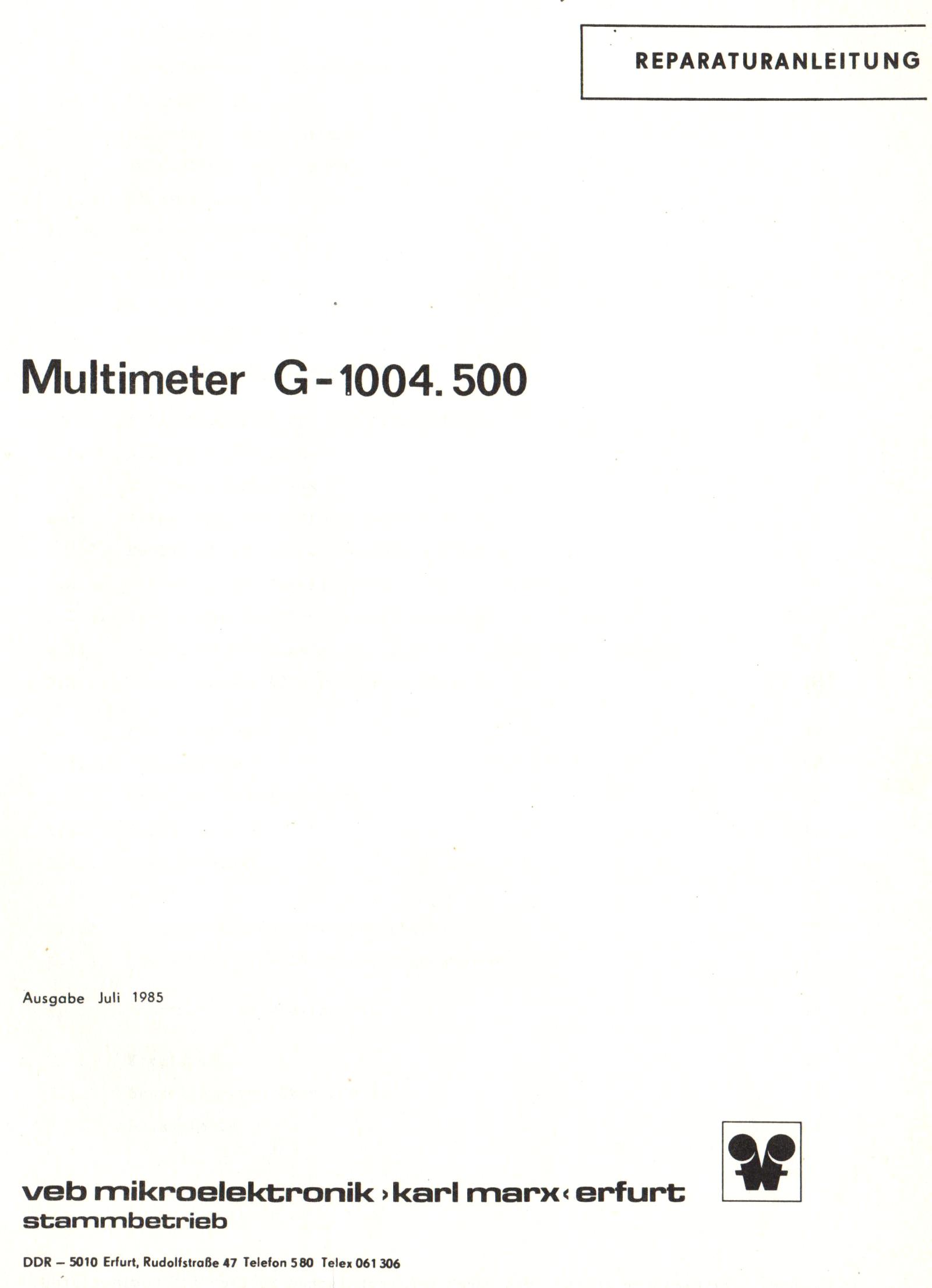

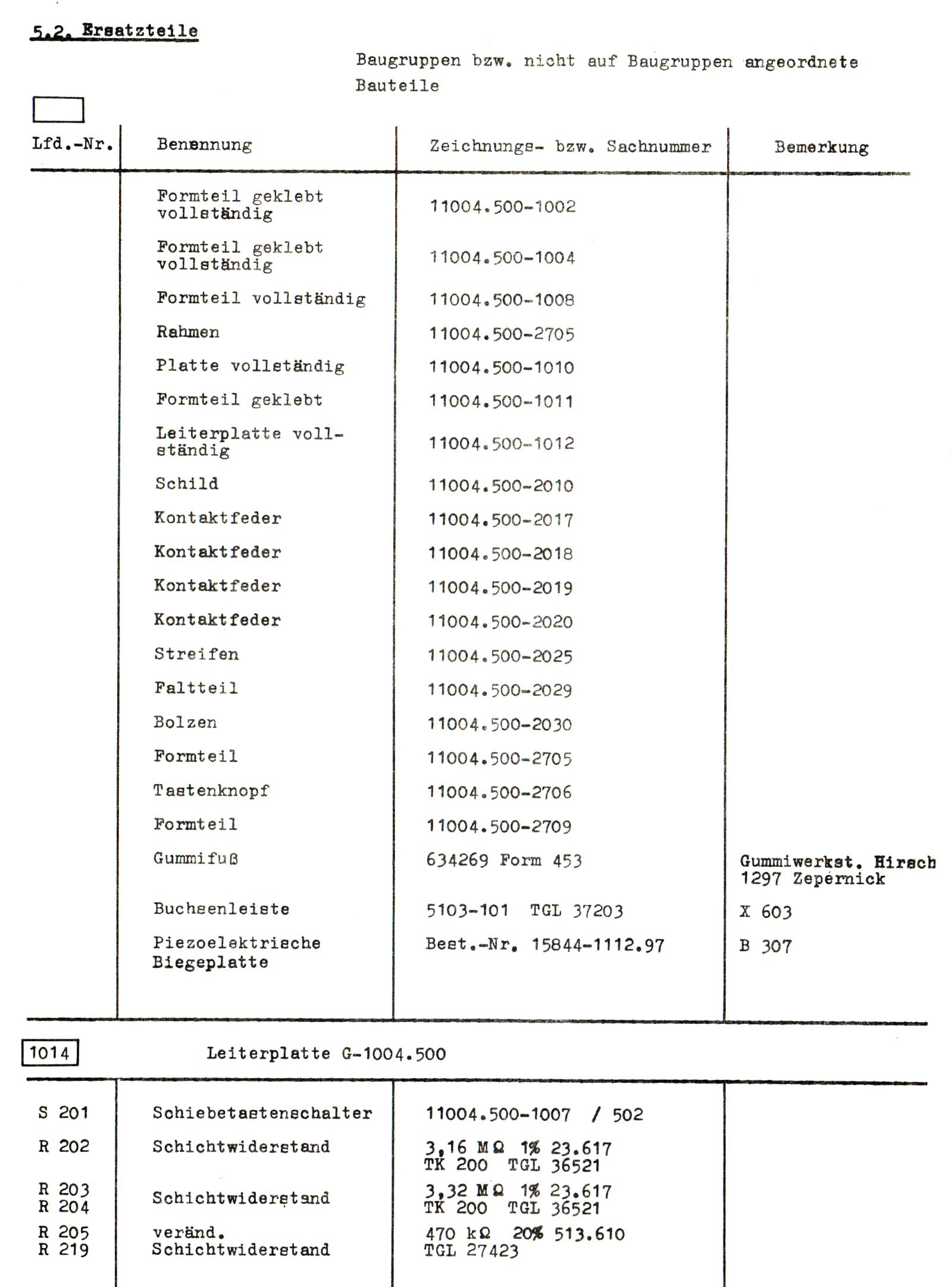

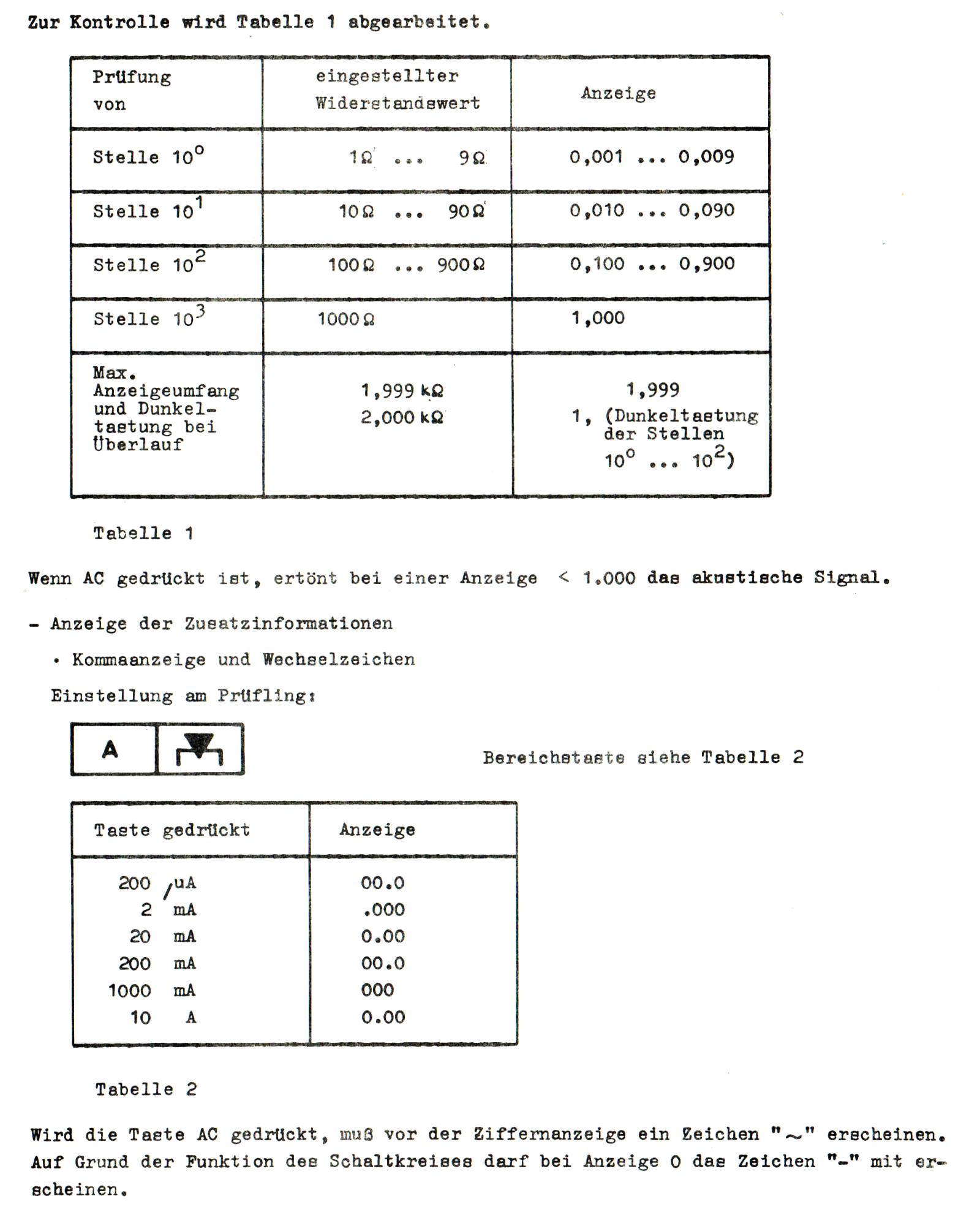

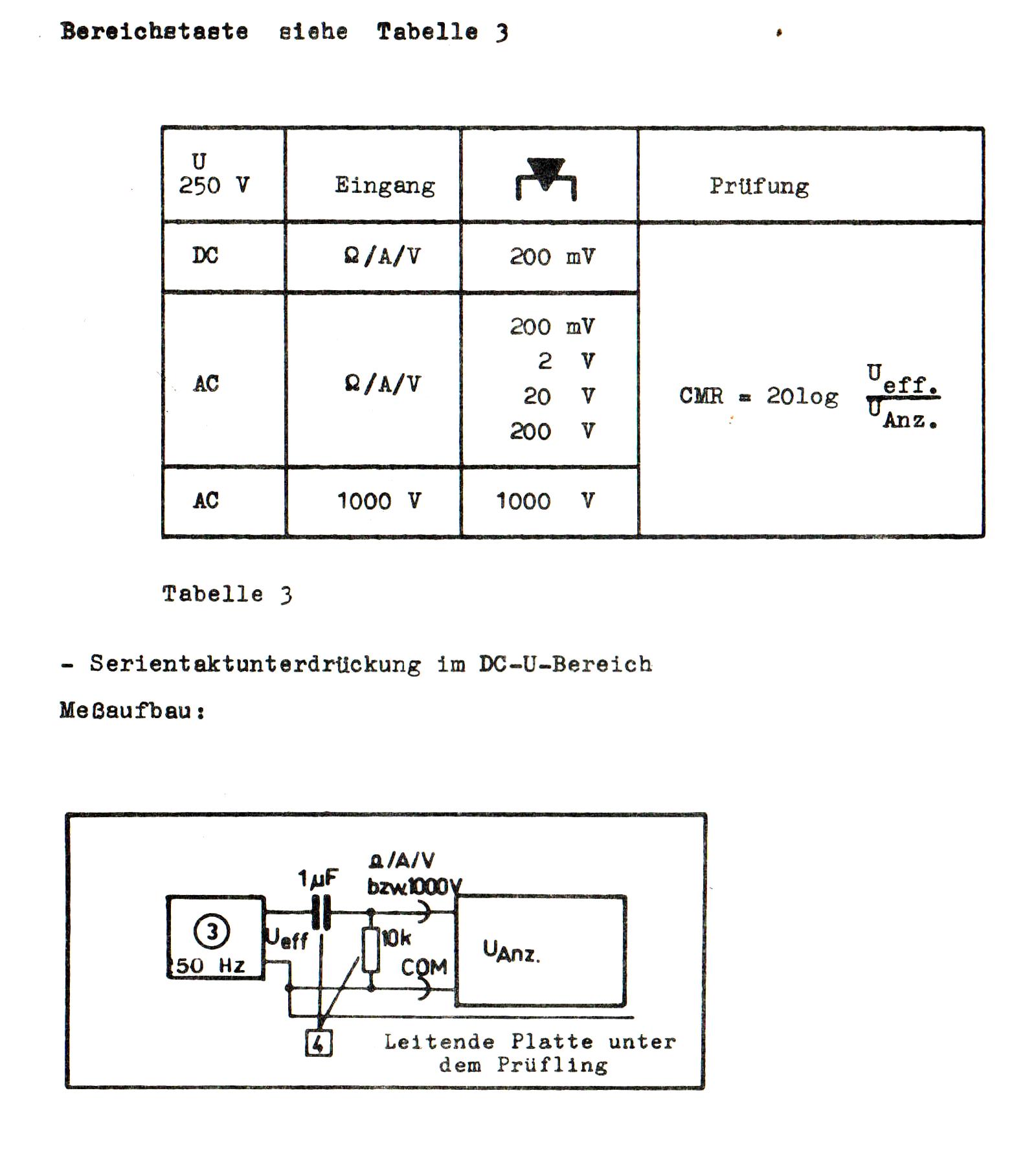

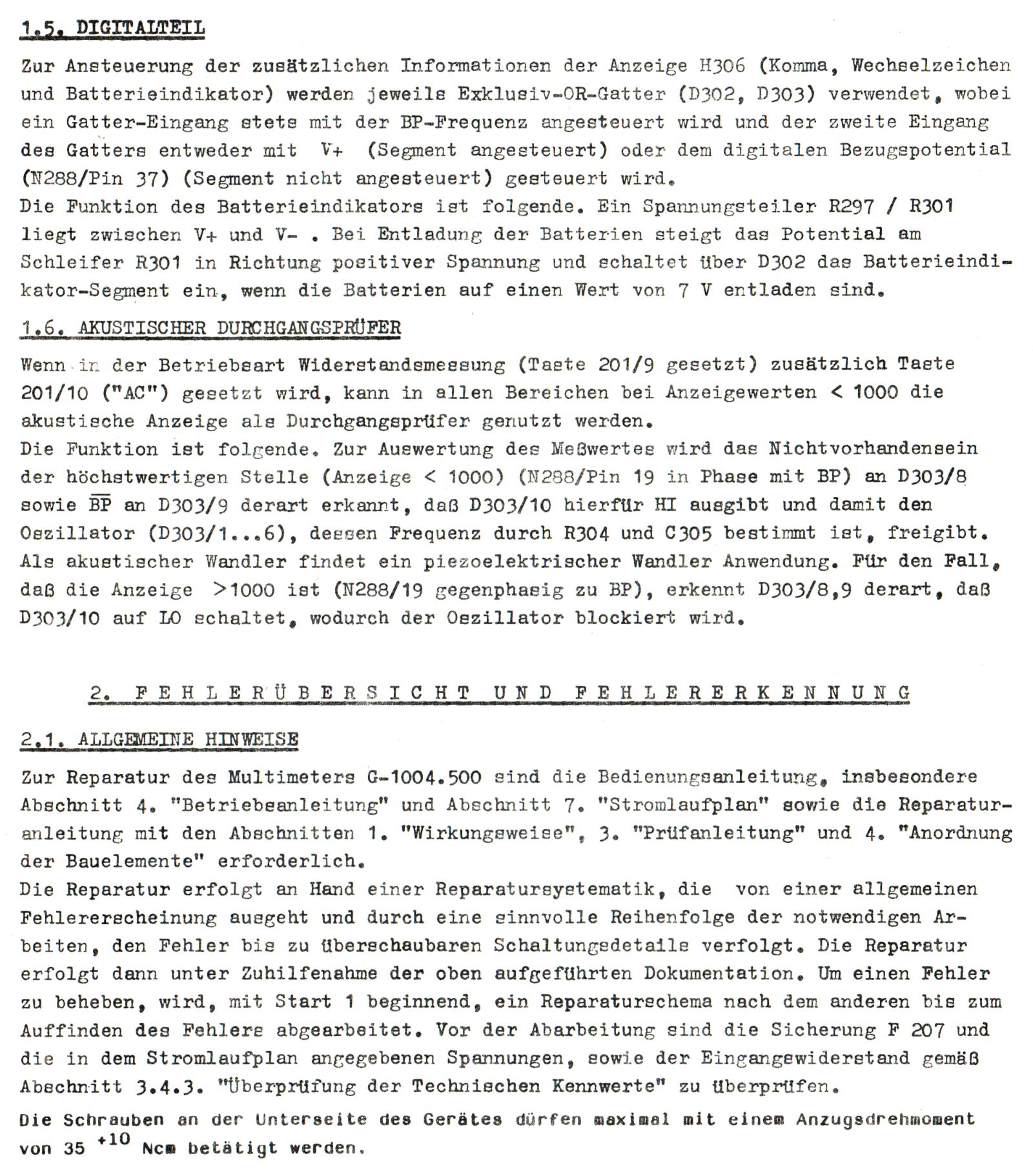

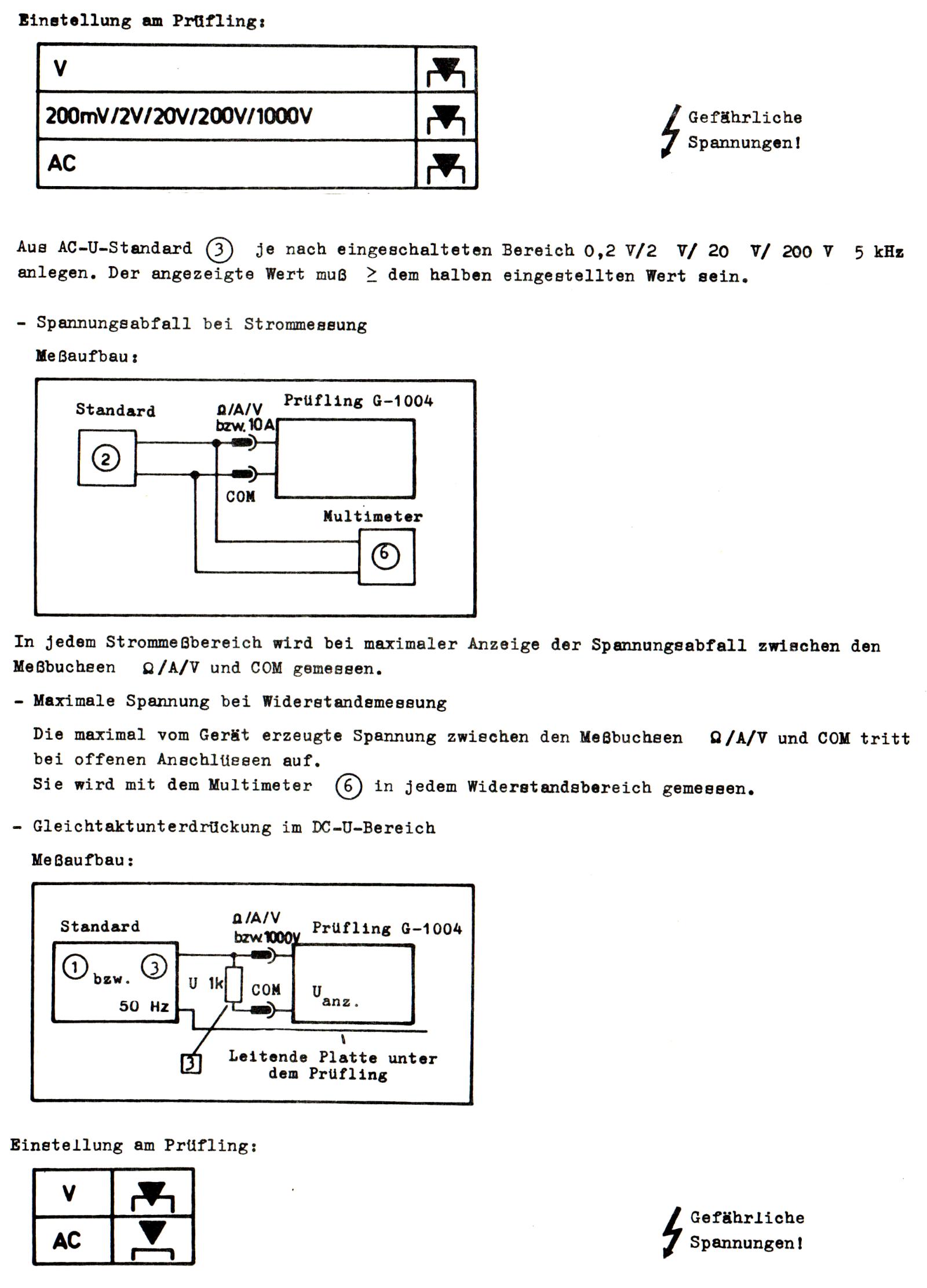

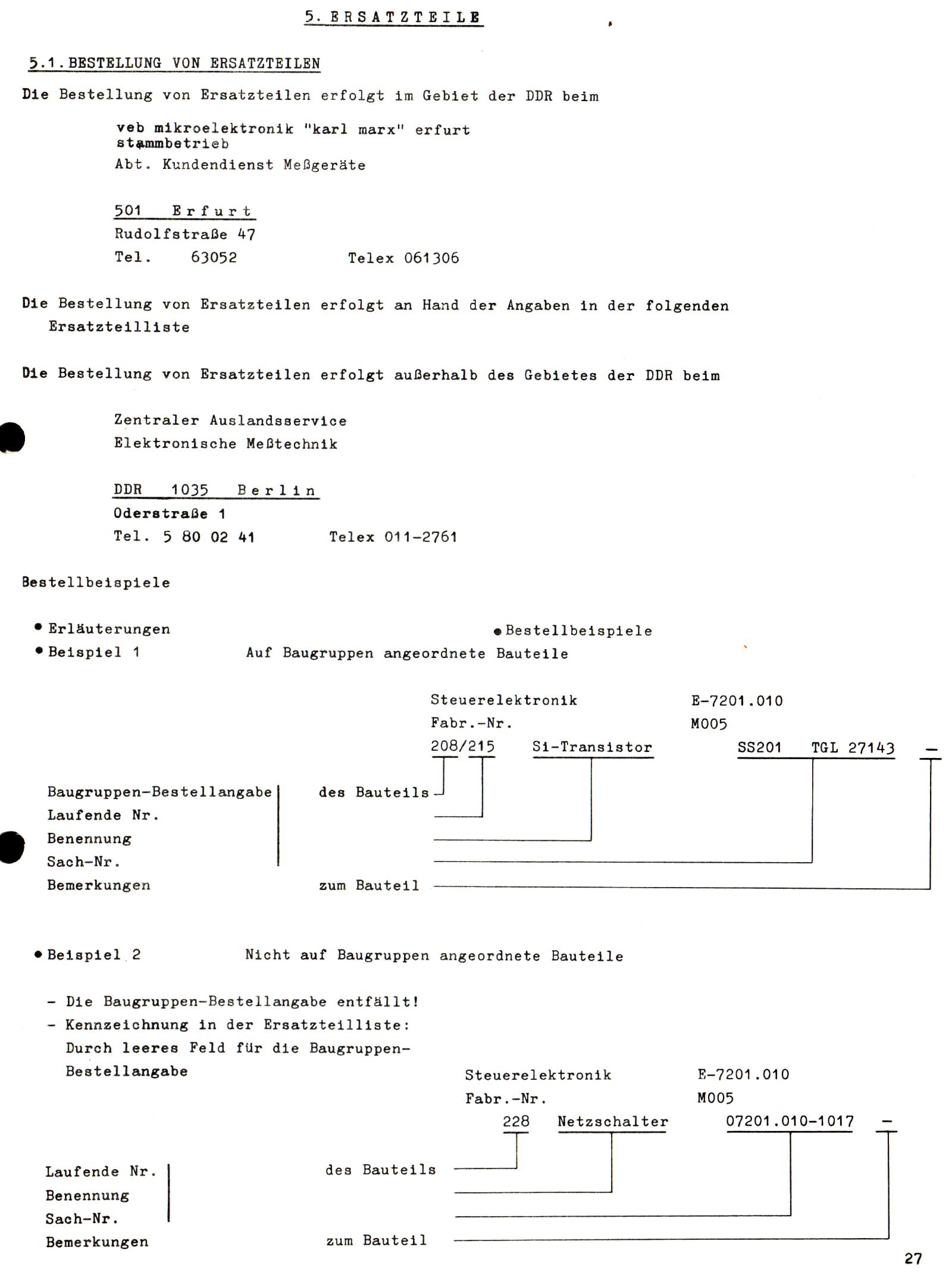

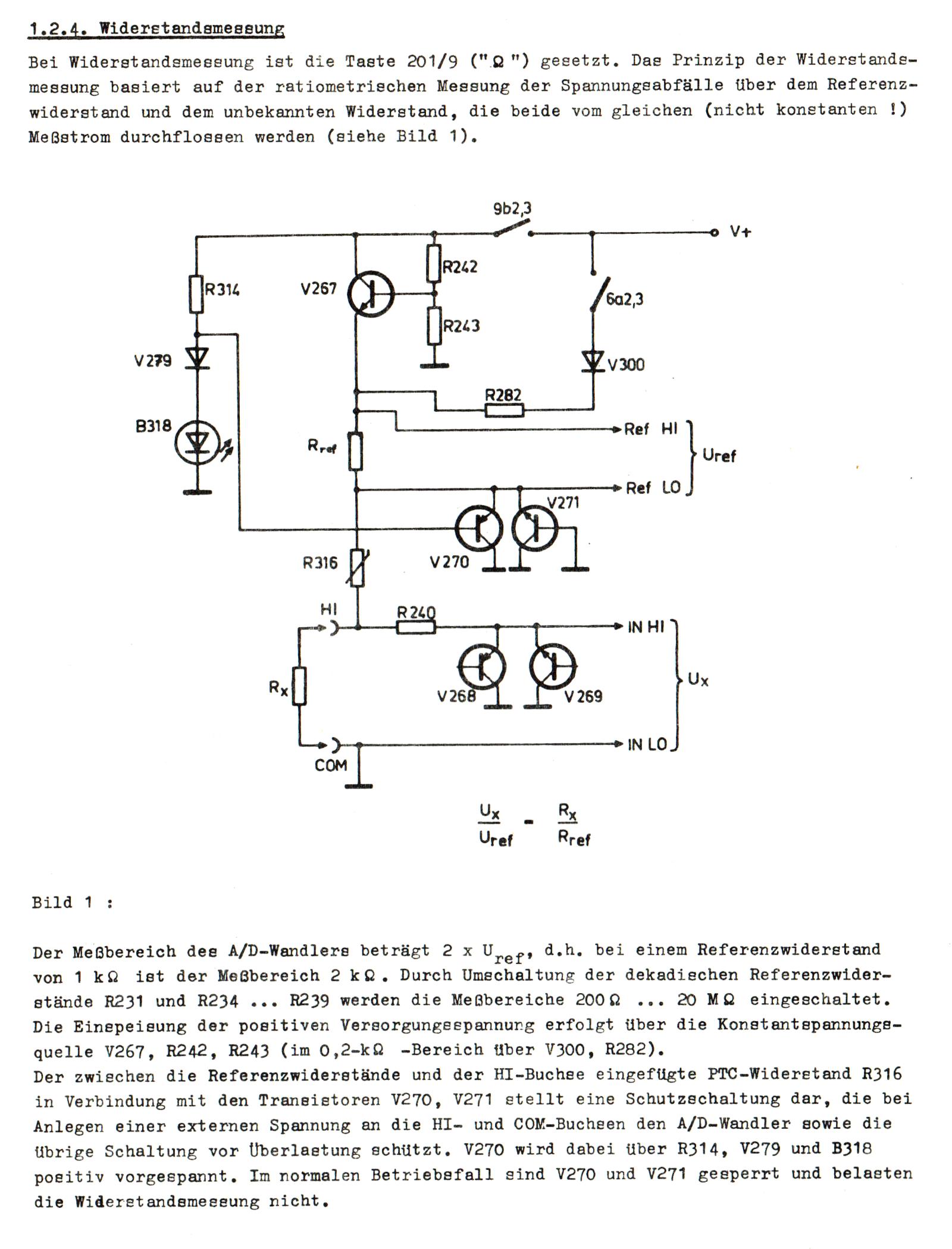

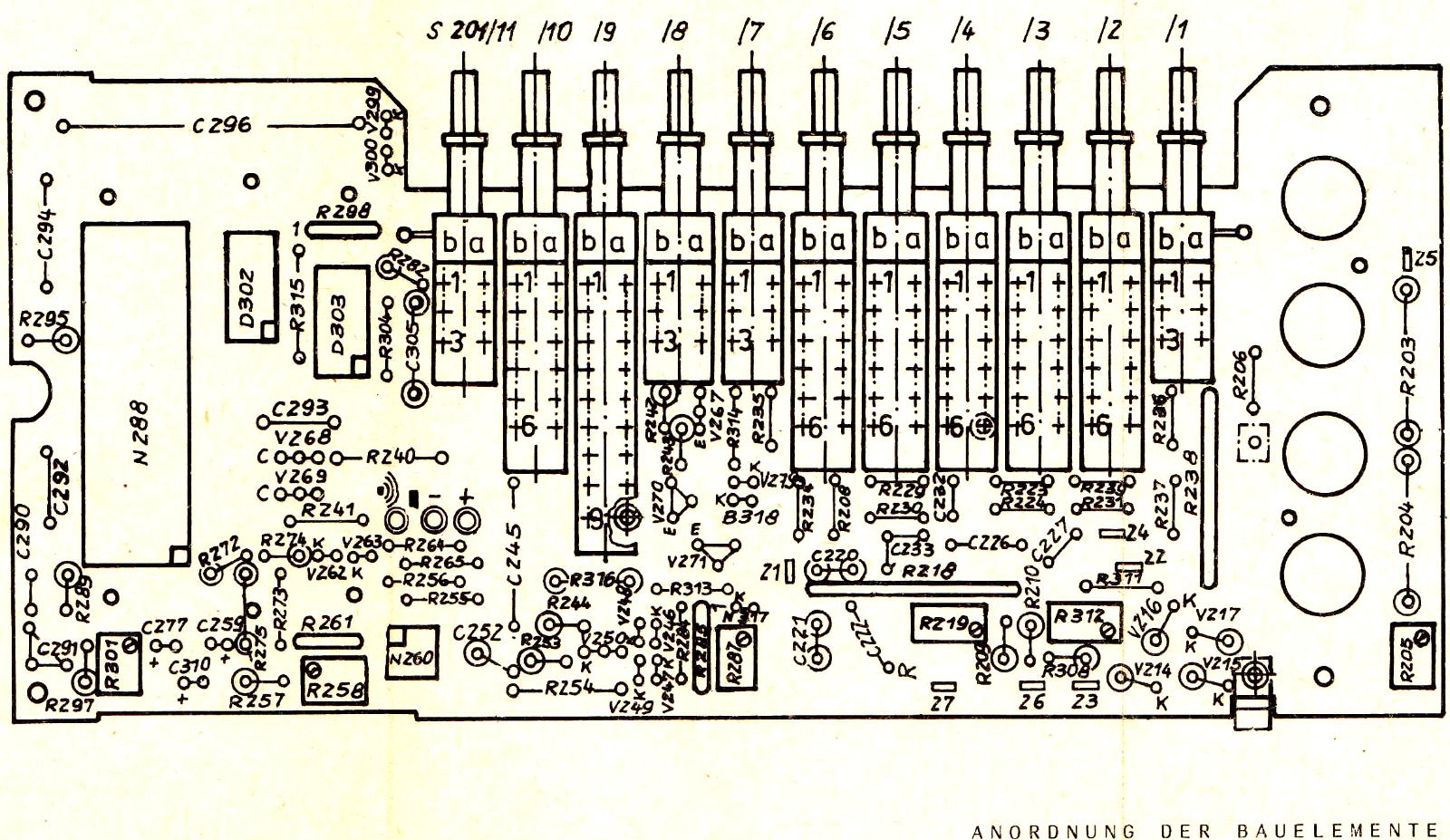

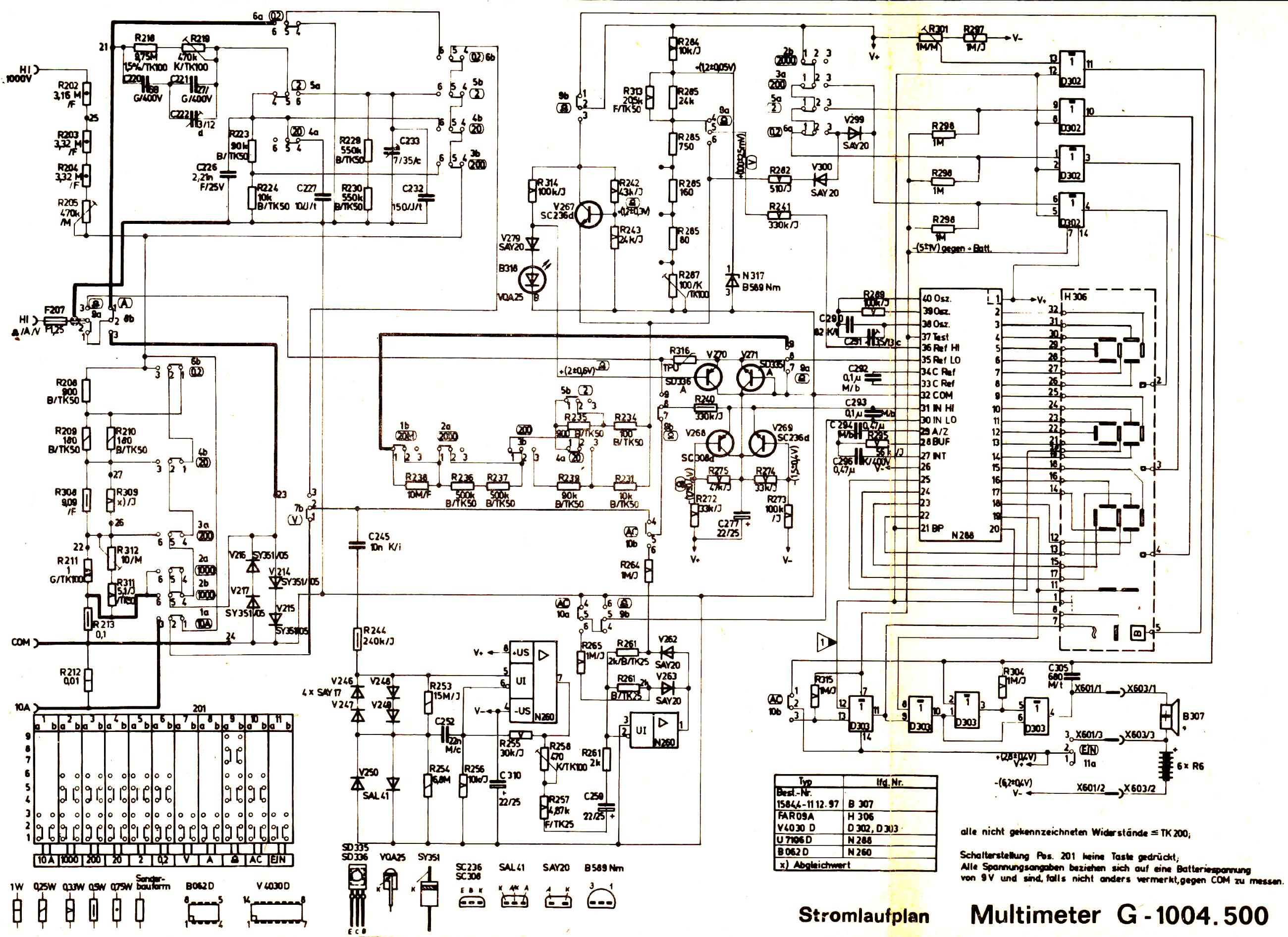

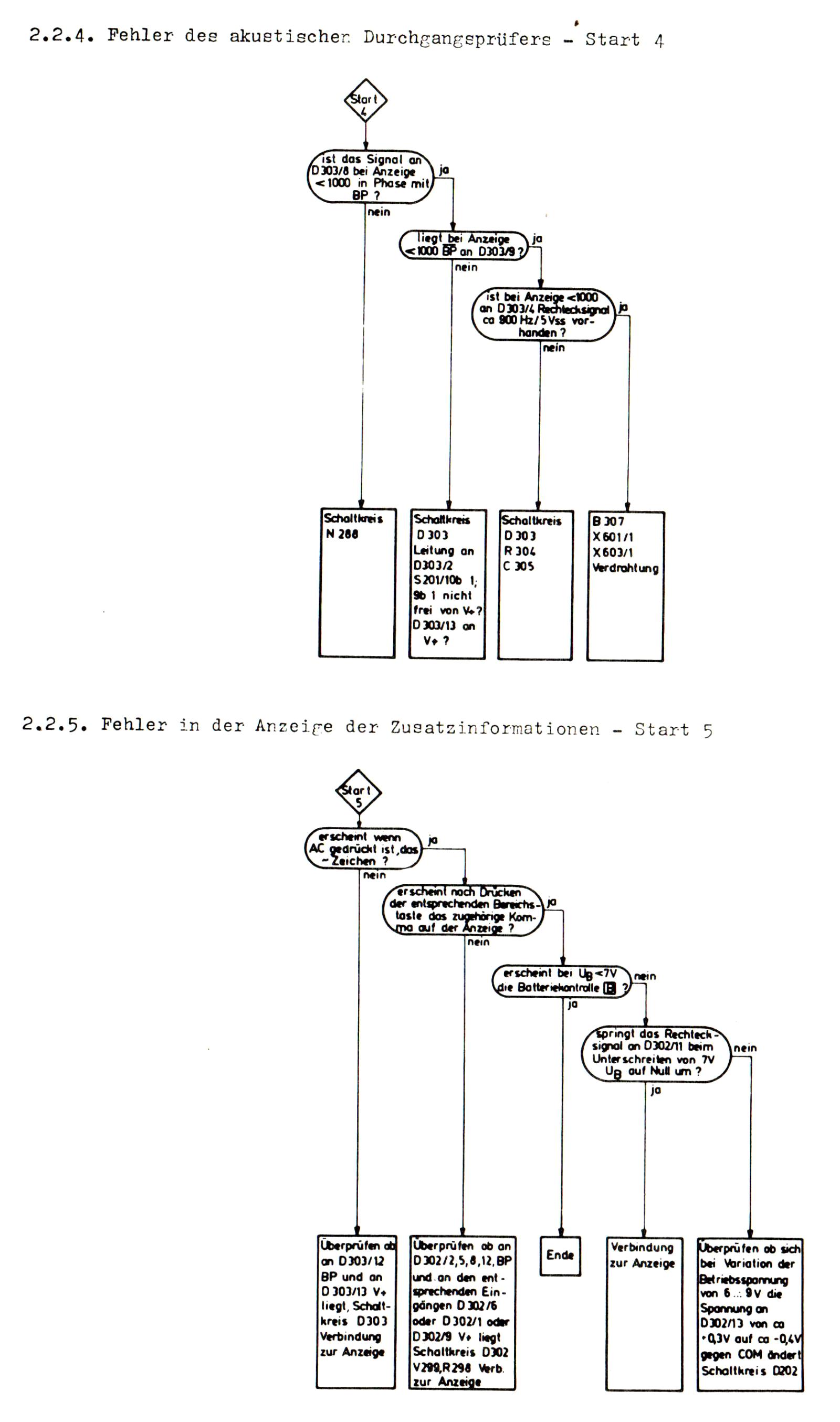

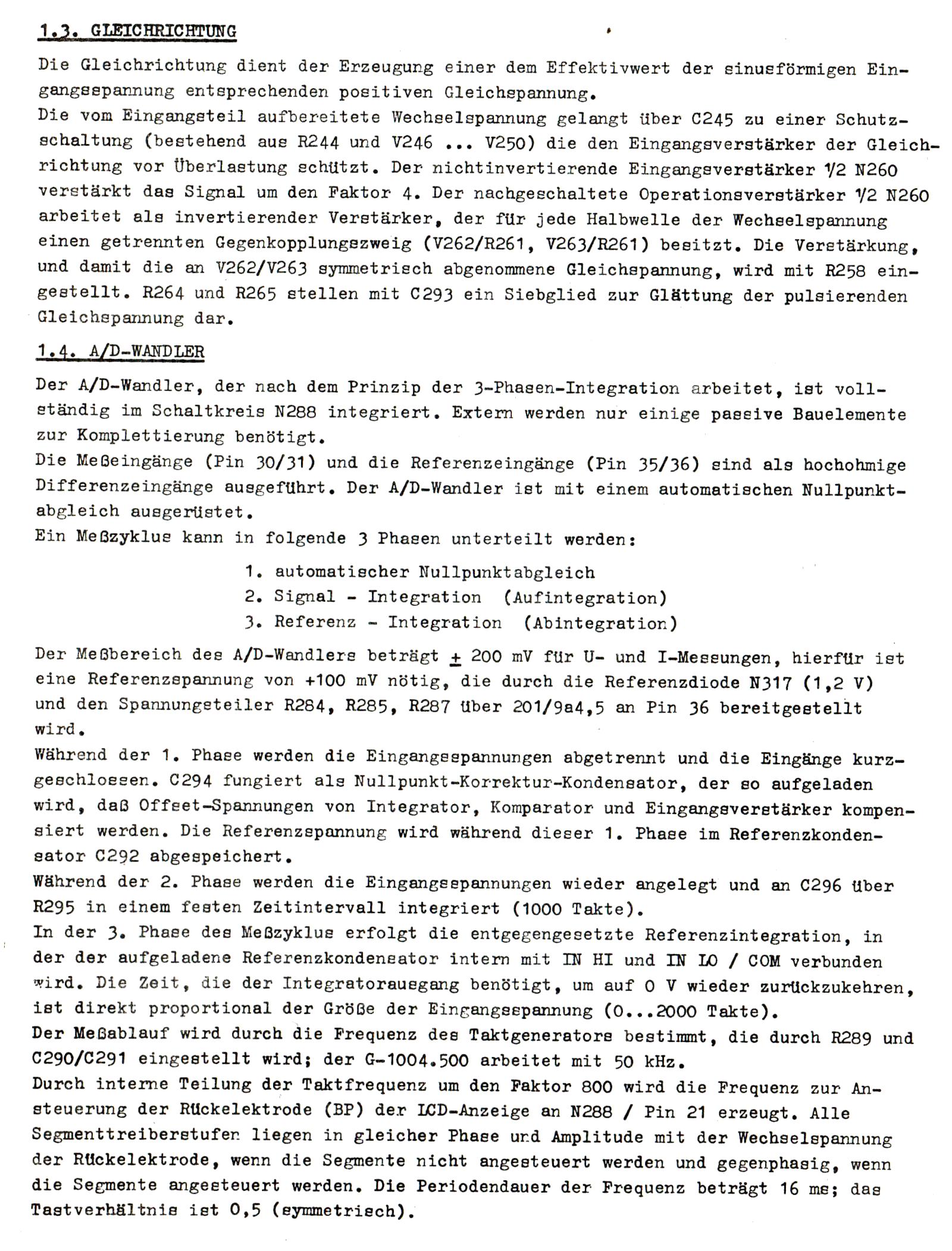

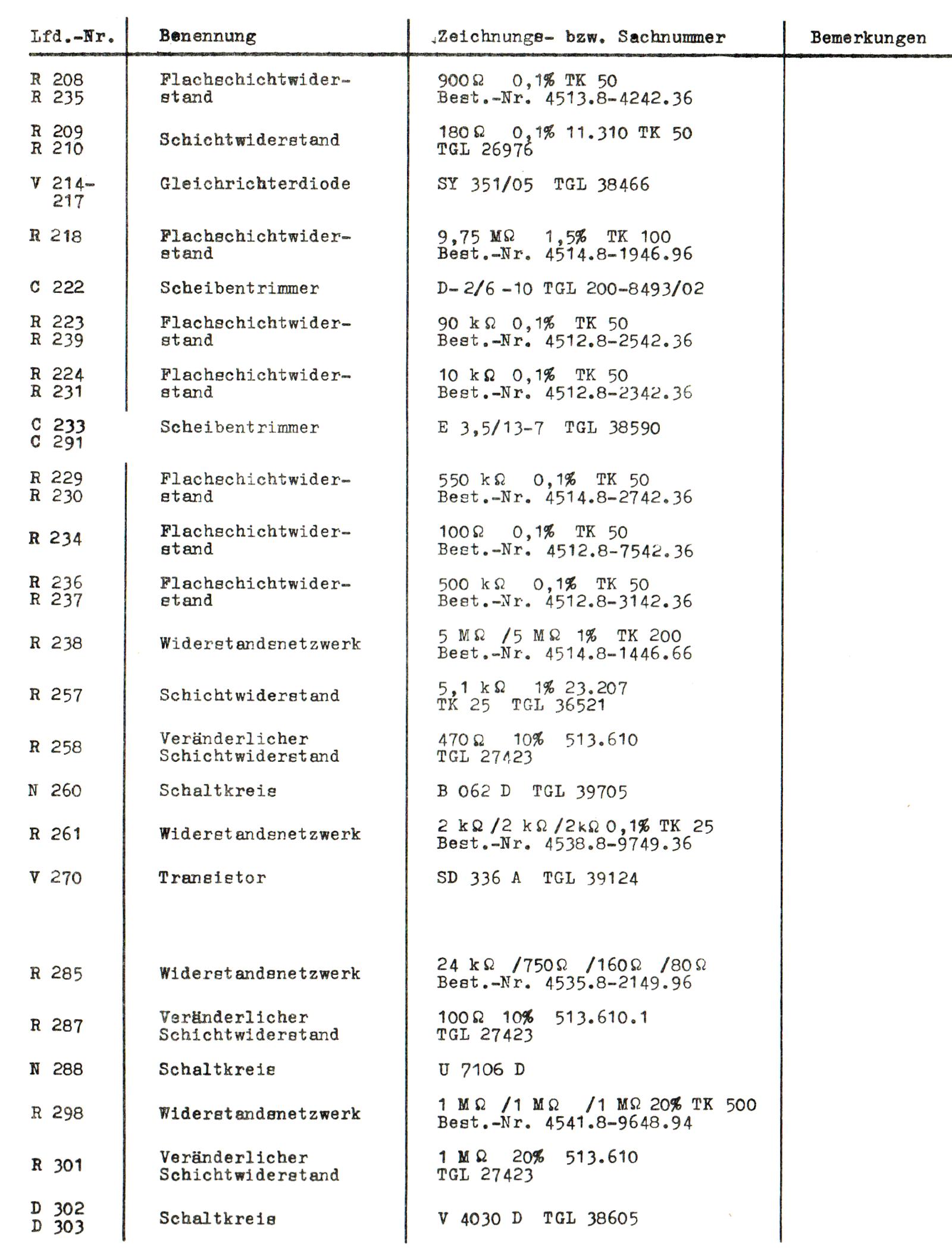

Technische Unterlagen aus dem Archiv Schaltplan (0.7 MB) Bestückung (0.3 MB) ReparaturanleitungSeite 1 (0.5 MB) Seite 2 (0.1 MB) Seite 5 (0.3 MB) Seite 6 (0.3 MB) Seite 7 (0.5 MB) Seite 8 (0.4 MB) Seite 9 (0.3 MB)Seite 10 (0.2 MB) Seite 11 (0.2 MB) Seite 12 (0.3 MB) Seite 13 (0.3 MB) Seite 14 (0.2 MB) Seite 15 (0.3 MB) Seite 16 (0.2 MB) Seite 17 (0.2 MB) Seite 18 (0.3 MB) Seite 19 (0.3 MB) Seite 20 (0.3 MB) Seite 21 (0.2 MB) Seite 22 (0.3 MB) Seite 23 (0.2 MB) Seite 24 (0.3 MB) Seite 25 (0.2 MB) Seite 26 (0.3 MB) Seite 27 (0.2 MB) Seite 28 (0.3 MB) Seite 29 (0.2 MB) Seite 30 (0.3 MB) |
